阻抗偏差±3%足以讓1.6T光模塊誤碼率飆升至10??，直接觸發信號中斷。在CPO技術普及與224G SerDes速率成為標配的當下，光模塊PCB的阻抗控制早已不是單純的工藝優化，而是決定模塊性能上限的核心命脈。從基材選型到布線實操，從測試驗證到量產管控，每一個環節的精度偏差都可能成為高頻傳輸?shù)摹半[形障礙”，唯有建立全鏈路管控體系，才能實現阻抗穩定性與信號完整性的雙向達標。

一、光模塊PCB阻抗控制的核心邏輯與精度要求

光模塊PCB的阻抗本質是信號傳輸過程中電壓與電流的比值，其穩定性直接影響信號反射、串擾與插入損耗。不同于普通消費電子PCB，光模塊PCB需適配高頻、高功率密度場景，阻抗控制精度隨速率升級呈指數級嚴苛——從10G模塊的±10%公差，到400G模塊的±8%，再到1.6T及CPO模塊的±5%，甚至單端阻抗需控制在50Ω±3%、差分阻抗100Ω±5%的極致范圍。

核心影響因子集中在三大維度：一是介電特性，基材介電常數（Dk）需穩定在3.0-4.5之間，隨頻率、溫度的變化率低于5%，否則會引發傳輸時延抖動；二是結構參數，線寬、銅厚、介質厚度的微小偏差會直接改變阻抗值，例如銅厚±5μm的波動可導致阻抗偏差超4%；三是工藝干擾，過孔寄生電感、布線拐點、層疊偏移等都會破壞阻抗一致性，引發信號反射。

實操中，阻抗控制需圍繞“信號完整性”核心目標，既要滿足不同速率模塊的差異化要求，也要適配CPO技術帶來的光電混合集成挑戰，實現從設計到量產的全流程閉環管控。

二、設計端阻抗管控：從基材到布線的源頭優化

2.1 基材選型：高頻場景的低損耗適配

基材是阻抗控制的基礎，傳統FR-4基材因介電損耗大、穩定性差，已無法滿足800G以上光模塊需求。高頻光模塊PCB需優先選用低Dk、低損耗因子（Df）的專用基材，其中中端場景可選用Megtron 6（Dk=3.6，Df=0.0025），高端CPO模塊則需搭配Rogers系列高頻基材（Dk=3.0-3.3，Df≤0.002），以降低插入損耗，確保在50GHz以上頻率下阻抗穩定性。

選型時需額外關注基材的熱穩定性與一致性，批次間Dk偏差需控制在3%以內，同時兼顧散熱需求——CPO模塊功率密度超10W/cm2，需搭配高導熱基材或嵌入銅幣結構，在保障阻抗的同時實現熱阻≤1.5°C/W的散熱目標。此外，無鉛無鹵環保基材已成為行業標配，需提前適配合規要求。

2.2 層疊設計：構建阻抗穩定的傳輸環境

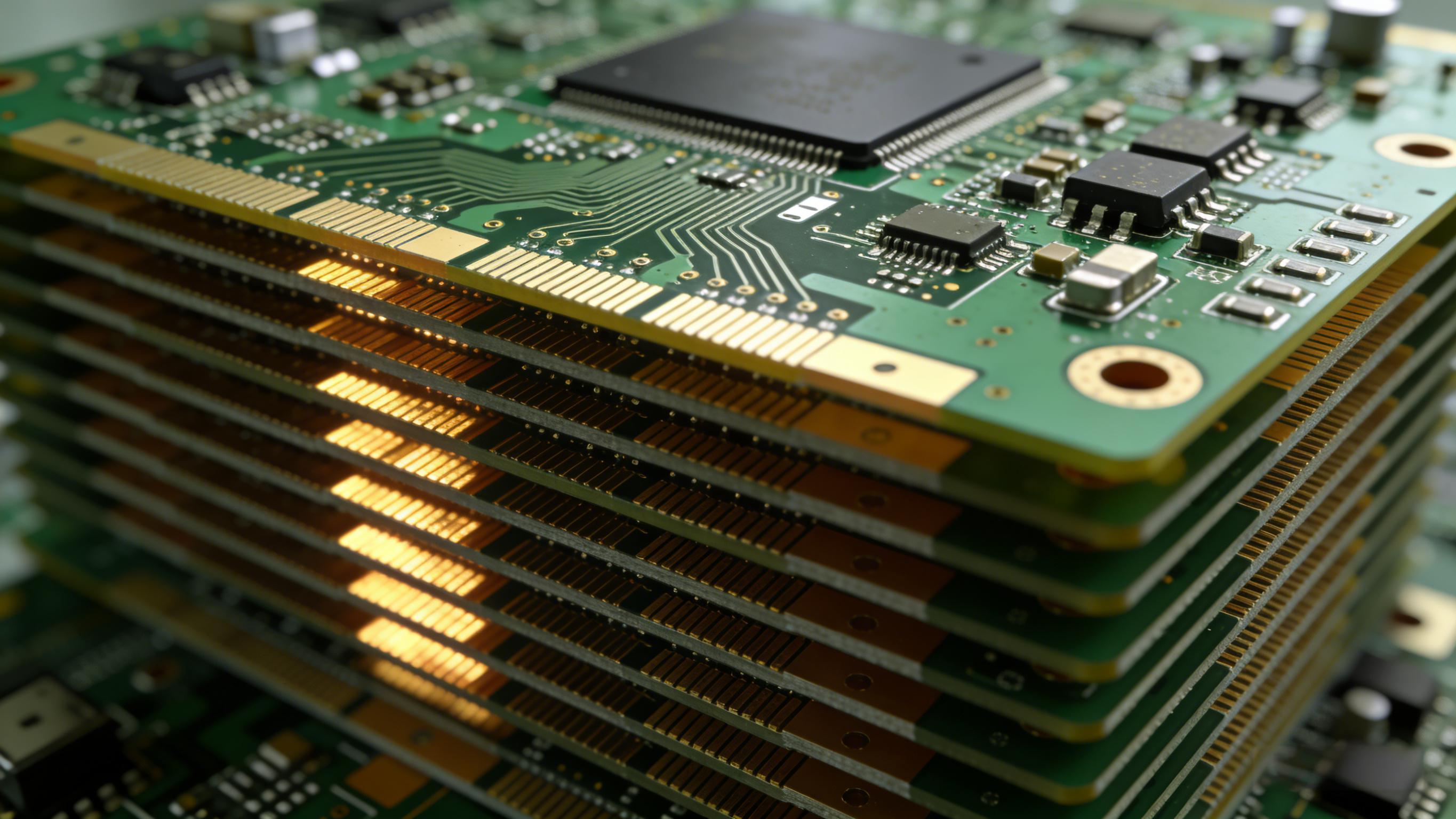

層疊結構直接決定信號參考平面的完整性，是阻抗控制的關鍵環節。針對12層以上高多層光模塊PCB，推薦采用“信號-地-信號”交替布局，核心信號層優先布置在中間層（如L4/L7），避免邊緣效應導致的阻抗波動。CPO模塊需采用16-20層HDI結構，核心層用低Dk基材，上下層搭配完整接地平面，形成微帶線或帶狀線結構，減少信號輻射損耗。

層疊設計需嚴格控制介質厚度精度，例如100Ω差分阻抗對應的介質厚度（H）需根據線寬（W）與銅厚（T）精準計算，公式為Z0=（138/√εr）×lg[（4H）/（0.67πT+W）]（微帶線場景），實際生產中介質厚度偏差需≤5μm。同時，電源層與地層相鄰布置，利用電容效應降低電源阻抗，避免電源噪聲干擾阻抗穩定性。

2.3 布線工藝：高頻信號的精準布局技巧

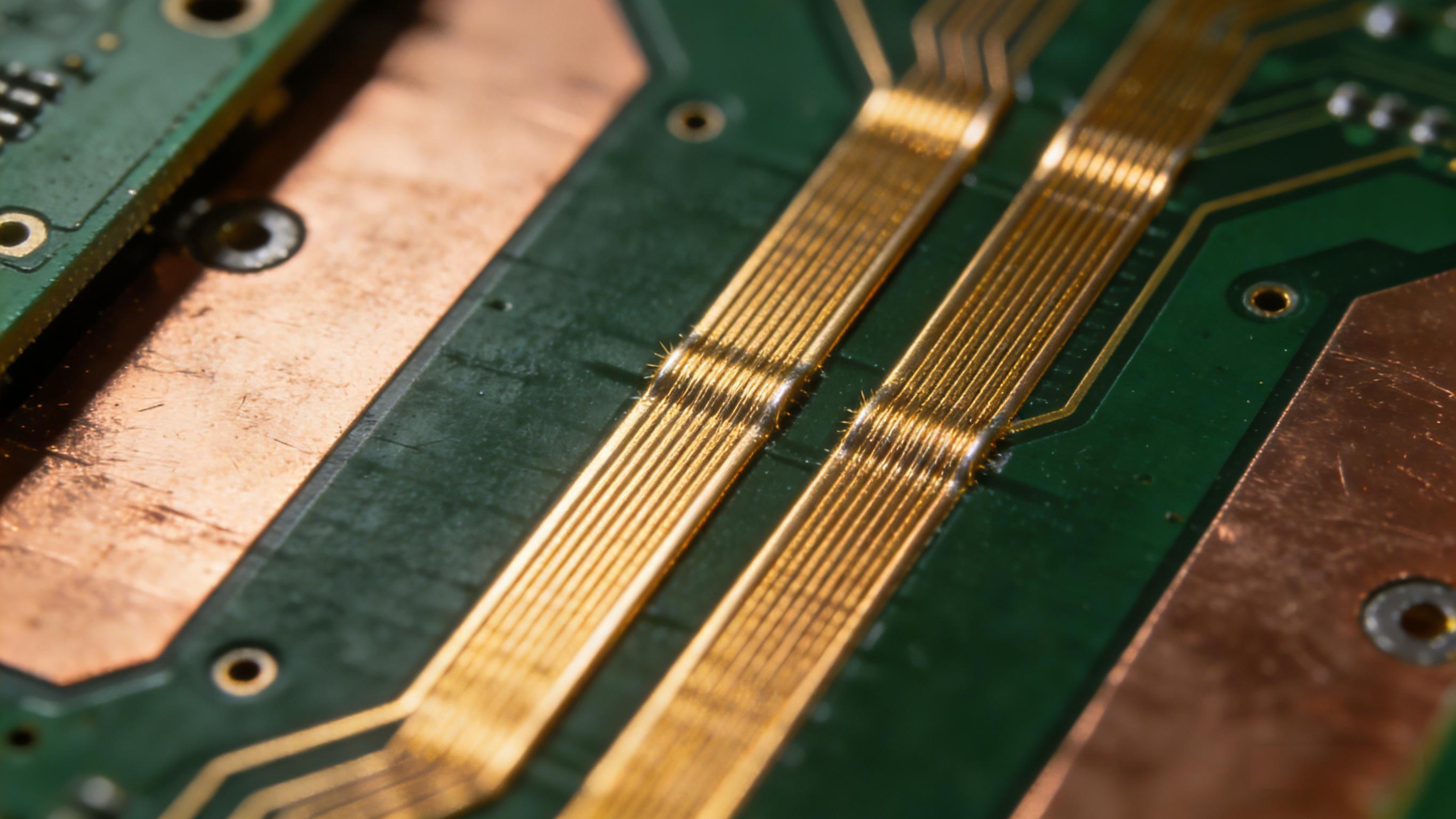

布線環節的核心是減少阻抗突變與串擾，實現差分對的精準管控。差分線需采用平行等距布線，長度差控制在5mil以內，避免時延差引發同步問題；線寬與間距需根據阻抗目標精準設計，例如50Ω單端線在Rogers基材（H=0.2mm）下，線寬可設定為0.3mm，100Ω差分線間距需為線寬的1.2-1.5倍。

跨層布線時需優先采用盲埋孔（直徑≤0.1mm）替代通孔，降低寄生電感與電容帶來的阻抗反射，盲孔填充率需≥95%。同時減少過孔數量，高頻信號路徑上每增加一個通孔，阻抗偏差可能提升2%-3%。此外，高頻線路與電源線路、模擬信號線路的間距需≥3倍線寬，必要時布置隔離線，避免串擾影響阻抗一致性。

三、工藝端阻抗保障：量產環節的精度把控

3.1 制程精度控制：從銅厚到線寬的細節管理

量產過程中，銅厚與線寬的一致性直接決定阻抗穩定性。銅厚需控制在±5μm公差范圍內，表面處理優選ENIG工藝，鎳層厚度3-5μm、金層0.05-0.1μm，避免Hotbar焊接時出現“黑焊盤”導致的阻抗突變。線寬采用精密蝕刻工藝，蝕刻因子控制在3:1以上，確保線寬偏差≤2μm，同時避免蝕刻過度導致的線路邊緣毛刺。

針對HDI結構的微盲孔工藝，需精準控制孔徑與孔壁粗糙度，孔徑偏差≤0.01mm，孔壁粗糙度Ra≤1.5μm，防止信號在孔內產生反射干擾。此外，制程中的離子污染需控制在1.0μg/cm2以下，避免長期使用中出現腐蝕，破壞阻抗穩定性。

3.2 EMC設計：兼顧阻抗與抗干擾能力

高頻光模塊PCB的電磁兼容性（EMC）設計與阻抗控制相輔相成。高頻信號區域需設計銅或鋁材質的金屬屏蔽罩，與地平面可靠連接形成法拉第籠，隔絕外部干擾；電源輸入端添加共模電感、X電容等EMC濾波器，濾除高頻噪聲，避免噪聲疊加影響阻抗檢測精度。

布線時需嚴格區分高頻信號區與模擬信號區，避免跨分割區布線，必須切換參考層時需在切換處添加回流地過孔（間距≤100mil），確保信號回流路徑完整。同時，光口連接器附近需預留接地焊盤，共地阻抗控制在0.1Ω以下，降低EMI對阻抗的影響。

四、測試驗證與量產管控：阻抗一致性的閉環保障

4.1 核心測試方法與標準

阻抗測試采用時域反射儀（TDR），批次抽測覆蓋率≥30%，重點檢測插入損耗（≤0.4dB/in）、回波損耗（≥20dB）與阻抗偏差（≤5%），測試結果需形成追溯記錄。針對CPO模塊，需額外進行熱循環測試（依據IPC-9701標準），驗證高低溫環境下阻抗穩定性，確保熱循環后阻抗偏差無明顯變化。

輔助測試包括AOI自動光學檢測（排查線路毛刺、短路）、X射線檢測（驗證盲孔填充率）與飛針測試（檢測開路、阻抗異常點），形成多維度測試體系。所有測試數據需同步至生產系統，為量產優化提供依據。

4.2 量產一致性管控策略

量產階段需建立“基材-制程-測試”全環節追溯體系，每批次基材需附帶Dk、Df檢測報告，制程中實時監控蝕刻速度、壓合溫度等參數，避免批次間偏差。針對阻抗異常批次，通過TDR測試定位問題點，若為線寬偏差則調整蝕刻參數，若為基材問題則啟動批次隔離。

此外，通過建立工藝數據庫，積累不同速率、不同結構光模塊PCB的阻抗控制參數，形成標準化作業流程（SOP）。例如某1.6T光模塊PCB通過優化層疊結構與蝕刻參數，將阻抗一致性從±8%提升至±5%，良率突破90%，為量產規?；峁┲?。

五、未來趨勢：1.6T+時代的阻抗控制升級方向

隨著AI算力集群推動光模塊向3.2T速率迭代，阻抗控制將向“超低損耗、一體化集成”方向升級?；姆矫?，損耗因子（Df）將降至0.002以下，同時兼具更高的導熱性與集成度，滿足CPO技術的光電混合需求；工藝上，微盲孔精度將提升至2/2mil線寬線距，激光直接成像（LDI）技術將普及，進一步提升布線精度。

可持續性與成本平衡成為重要課題，通過優化設計方案（如HDI+升級FR-4適配中端場景），可在保障性能的同時降低高頻基材帶來的成本壓力。未來，PCB將從單純載體轉向光電混合平臺，阻抗控制需與熱管、屏蔽結構一體化設計，實現性能與集成度的雙重突破。

結語

光模塊PCB阻抗控制是一項系統性工程，需貫穿設計、工藝、測試全流程，既要精準把控基材、層疊、布線等核心環節的技術參數，也要適配高頻、CPO等技術迭代帶來的新挑戰。在1.6T及以上速率成為主流的當下，唯有以精度為核心，建立標準化、可追溯的管控體系，才能實現阻抗穩定性與信號完整性的統一，為光模塊的可靠運行提供核心支撐。
