引言：工業控制系統的神經中樞

在智能制造與工業4.0的浪潮中，工業自動化控制系統正以驚人的速度重塑現代生產流程。作為這一系統的核心載體，工控主板PCB（工業控制印刷電路板）如同工業設備的“神經中樞”，承擔著信號傳輸、數據處理與設備控制的關鍵任務。與普通消費級電路板相比，工控主板面臨著更加嚴苛的工作環境：從-40℃的嚴寒到+85℃的高溫，從強烈的機械振動到復雜的電磁干擾，每一個挑戰都要求PCB在設計、材料選擇和制造工藝上達到極致的可靠性標準。

本文將深入解析工控主板PCB工藝要求的技術細節，從材料科學的基礎原理到先進制造工藝的實踐應用，從EMC電磁兼容設計到可靠性驗證的完整流程，為工程師和技術決策者提供一份全面而實用的技術指南。

第一章：工控主板PCB的特殊性分析

1.1 工業環境的嚴苛挑戰

工業控制系統的工作環境遠比商業環境復雜多變。在工廠車間中，PCB需要承受持續24小時不間斷運行的考驗，同時面臨粉塵、油污、化學腐蝕物質的侵蝕。溫度波動范圍通常達到125℃（-40℃至+85℃），某些特殊工業場景甚至要求更寬的溫度適應性。

關鍵環境參數對比： - 溫度范圍：商業級0-70℃ vs 工業級-40℃~+85℃ - 濕度要求：商業級10-90%RH vs 工業級5-95%RH（含凝露） - 振動沖擊：商業級基本無要求 vs 工業級20G機械沖擊測試 - 電磁干擾：商業級EMC基礎要求 vs 工業級EN 55032 Class A標準

1.2 可靠性要求的本質差異

工控主板的可靠性要求體現在零故障容忍度上。在工業自動化生產線中，任何一次PCB故障都可能導致整個生產線的停機，造成巨大的經濟損失。因此，工控主板的MTBF（平均無故障時間）通常要求超過10萬小時，遠超商業級產品的1-2萬小時標準。

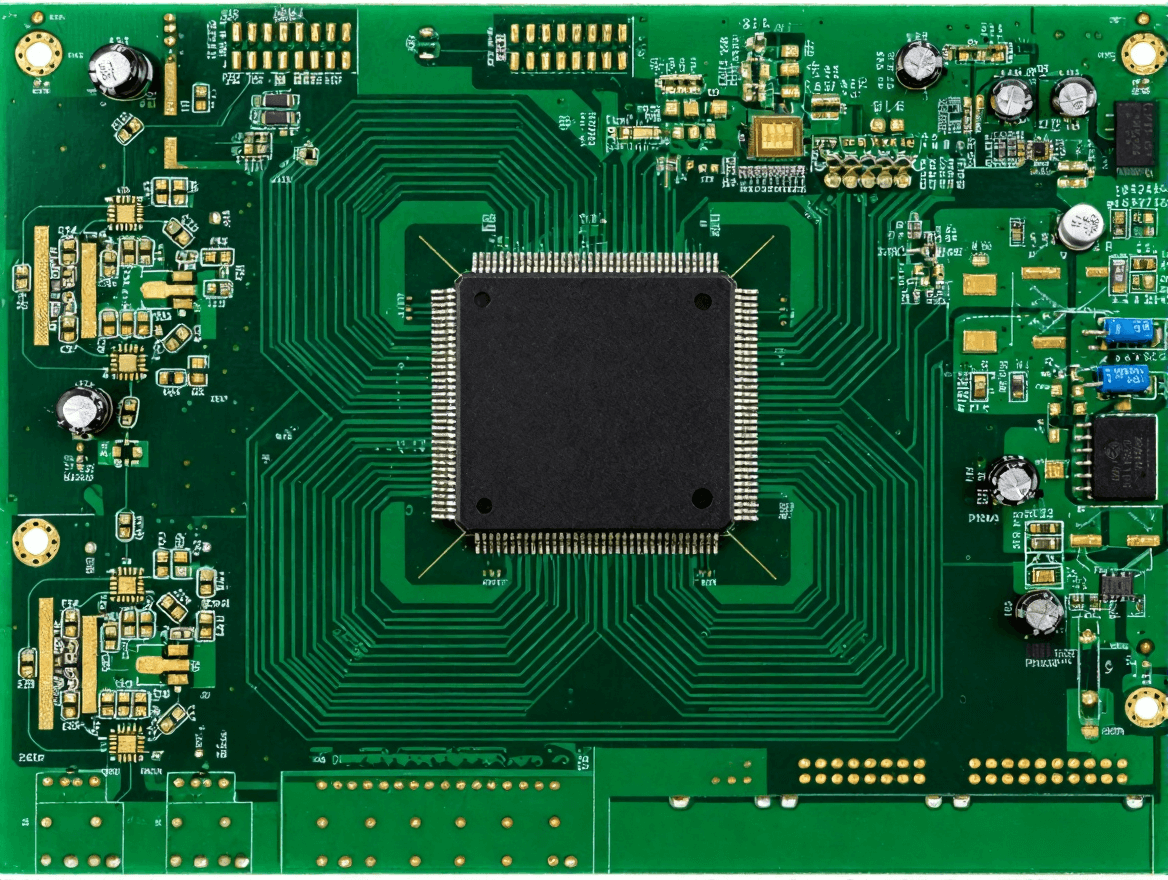

圖1：高精度工控主板 PCB 俯視圖，復雜多層布線與工業級元件布局

第二章：PCB材料選擇的技術要點

2.1 基材選擇的核心指標

工控主板PCB的基材選擇是決定產品性能的基礎。與商業級FR-4材料相比，工業級應用需要關注更多關鍵參數：

玻璃化轉變溫度（Tg值） Tg值是衡量基材耐熱性的關鍵指標。工控主板要求Tg≥160℃，高溫應用場景甚至需要Tg≥180℃的高性能材料。高Tg材料能夠有效降低高溫環境下的層間剝離風險，確保PCB在溫度循環中的結構穩定性。

2.2 銅箔選擇的技術要求

銅箔作為信號傳輸?shù)膶w，其品質直接影響PCB的電氣性能。工控主板要求使用高純度電解銅（銅純度≥99.98%），銅箔厚度通常選擇35μm或更厚，以確保足夠的載流能力和機械強度。

2.3 阻焊層材料的特殊要求

工業環境中的化學腐蝕和紫外線照射對阻焊層提出了更高要求。工控主板需要選用改性環氧樹脂阻焊材料，具備耐機油、耐切削液的特性，同時要求優異的抗紫外老化性能，避免長期車間光照導致的阻焊層褪色和性能衰減。

第三章：PCB設計規范與EMC電磁兼容

3.1 多層板設計策略

工控主板通常采用6-10層多層板設計，復雜的系統甚至達到16層以上。多層板設計不僅提高了布線密度，更重要的是優化了接地回路，減少了信號干擾，為EMC性能奠定了基礎。

層疊結構優化原則： - 電源-地平面配對：每個信號層都應緊鄰電源或地平面，形成微帶線或帶狀線結構 - 對稱設計：層疊結構上下對稱，減少PCB翹曲風險 - 阻抗控制：精確控制線寬、介質厚度，確保特性阻抗匹配 - 屏蔽設計：關鍵信號層采用地平面屏蔽，降低EMI輻射

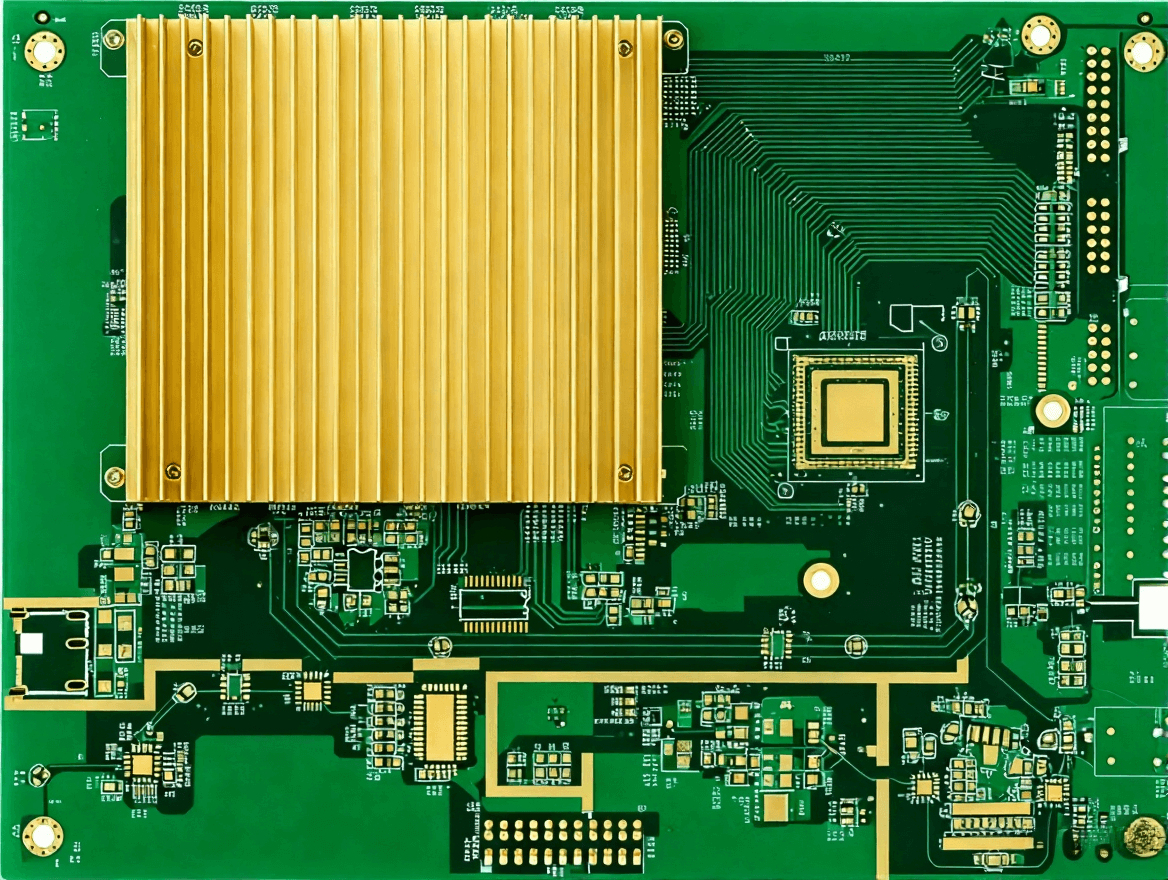

圖2：工控主板 PCB 細節圖，展示精細線路與元件排布

3.2 EMC電磁兼容設計要點

工業環境中的強電磁干擾源（如變頻器、電機驅動器）對PCB的EMC性能提出了極高要求。優秀的EMC設計需要從源頭抑制干擾的產生，同時提高電路的抗干擾能力。

3.2.1 元器件布局策略

根據EMC敏感程度對元器件進行分組布局是EMC設計的第一步。高頻數字電路、模擬電路、功率電路應該分區布局，減少相互干擾。敏感元器件應遠離PCB邊緣和接口區域，降低外部干擾的影響。

3.2.2 接地系統設計

接地是EMC設計的核心。工控主板推薦采用多點接地與單點接地相結合的混合接地策略。高頻部分采用多點接地降低接地阻抗，低頻模擬部分采用單點接地避免地環路。地平面必須完整，避免分割線形成天線效應。

EMC設計關鍵要點： - 關鍵信號線避免長距離平行走線，減少串擾 - 時鐘信號采用差分對設計，提高抗干擾能力 - 電源引腳就近配置去耦電容，抑制電源噪聲 - 接口電路增加EMC濾波器件，如共模扼流圈、TVS管 - PCB邊緣設置接地防護環，減少邊緣輻射

3.3 高速信號完整性設計

隨著工業控制系統向數字化、智能化發展，高速信號傳輸成為工控主板設計的重要挑戰。信號完整性設計需要關注阻抗匹配、傳輸線效應、串擾控制等多個方面。

第四章：制造工藝控制與精度要求

4.1 線路制作精度控制

工控主板的線路制作精度直接影響信號傳輸質量和電氣性能。相比商業級PCB，工業級應用對線寬、間距、層間對準等參數提出了更嚴格的要求。

4.2 表面處理工藝選擇

表面處理工藝不僅影響焊接性能，更關系到PCB在工業環境中的長期可靠性。工控主板推薦采用鍍鎳鈀金工藝（ENEPIG），其具備優異的耐磨性、抗腐蝕性和焊接性能。

ENEPIG工藝優勢： - 優異的焊接性能：金層保護鎳層不被氧化，確保焊接質量 - 出色的抗腐蝕性：鈀層提供額外的化學防護 - 良好的耐磨性：插拔壽命≥1000次，適合連接器應用 - 兼容多種焊接工藝：適用于有鉛和無鉛焊接

4.3 多層板層壓工藝

多層板的層壓工藝是確保PCB結構完整性的關鍵環節。工控主板要求采用真空層壓技術，在精確的溫度和壓力控制下完成層壓過程，確保層間結合強度和電氣性能。

圖3：高速信號完整性設計的關鍵技術要素

第五章：可靠性測試與驗證標準

5.1 環境適應性測試

環境適應性測試是驗證工控主板PCB在嚴苛工業環境中長期可靠性的關鍵手段。測試項目需要覆蓋溫度、濕度、振動、沖擊等多個維度。

5.1.1 溫度循環測試

溫度循環測試模擬工業環境中溫度急劇變化的情況。測試條件通常為-40℃至+125℃，循環次數1000次以上，驗證PCB材料、焊點、過孔等在熱應力下的可靠性。

5.1.2 濕熱測試

在85℃/85%RH條件下進行96-1000小時的濕熱測試，評估PCB的防潮性能和絕緣特性。測試過程中需要監測絕緣電阻變化，確保不會出現離子遷移導致的短路風險。

5.2 電氣性能驗證

電氣性能驗證確保PCB在實際工作條件下的信號完整性和電源穩定性。測試內容包括阻抗測試、絕緣電阻測試、耐壓測試等。

5.3 EMC電磁兼容測試

EMC測試驗證PCB的電磁發射和抗擾度性能。工控主板需要通過EN 55032 Class A等工業級EMC標準測試，確保在強電磁干擾環境下的正常工作。

第六章：質量控制與可追溯性管理

6.1 全流程質量控制體系

工控主板PCB的質量控制必須覆蓋從原材料入庫到成品出廠的完整流程。每個環節都需要建立嚴格的質量標準和檢測機制。

6.2 自動化檢測技術應用

現代PCB制造廣泛采用自動化檢測技術提高質量控制效率。AOI（自動光學檢測）、AXI（自動X射線檢測）、飛針測試等技術實現了100%的檢測覆蓋率。

6.3 可追溯性管理系統

工控主板要求建立完善的可追溯性管理系統。通過激光打標二維碼記錄板材批次、工藝參數、測試數據等信息，支持10年質保期內的質量追溯。

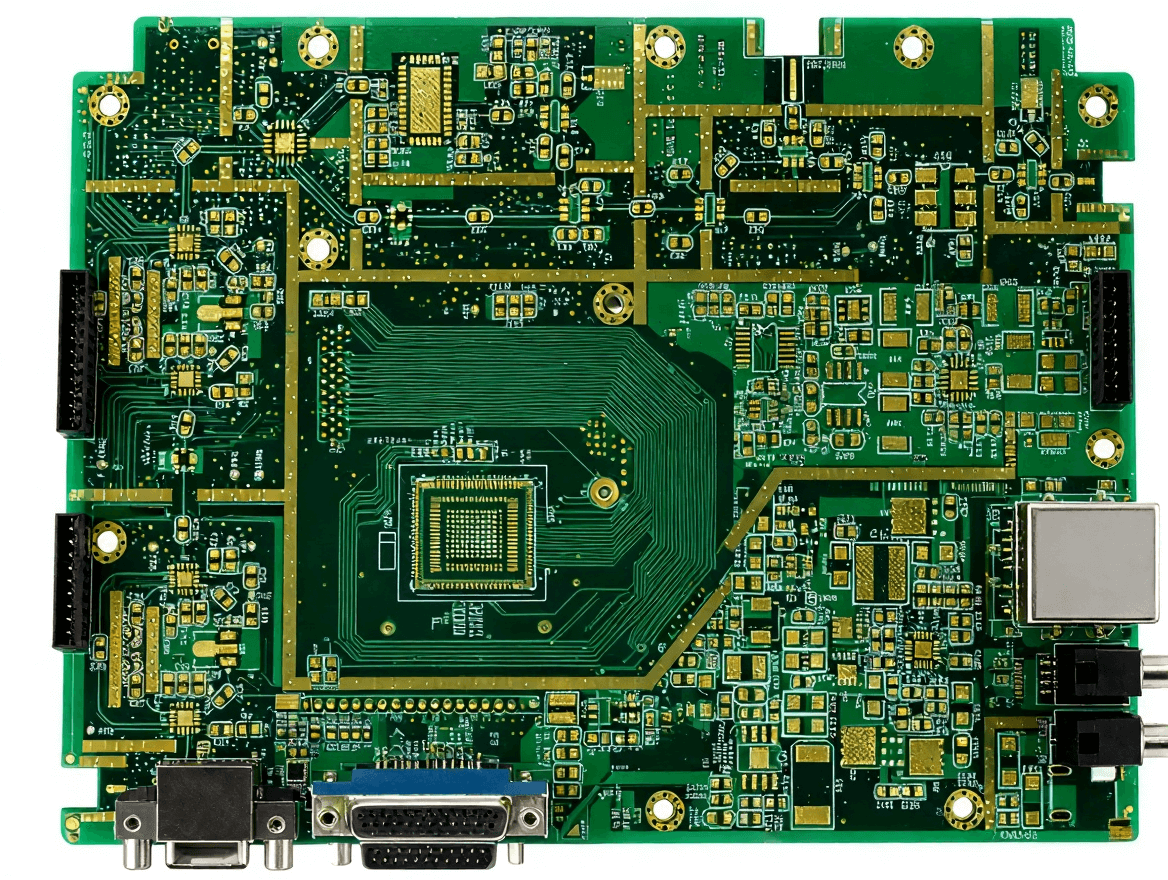

圖4：工控主板 PCB 實物圖，精密焊接與高密度電路設計

第七章：未來發展趨勢與技術創新

7.1 高密度互連技術（HDI）

隨著工業控制系統向小型化、高集成化發展，HDI技術在工控主板中的應用日益廣泛。微盲孔、埋孔技術提高了布線密度，滿足了復雜工業控制系統的需求。

7.2 嵌入式元件技術

將無源元件（電阻、電容）嵌入PCB內部，不僅節省了表面空間，更重要的是改善了高頻性能和EMC特性。這一技術在高端工控主板中開始得到應用。

7.3 智能PCB技術

集成傳感器和監控電路的智能PCB能夠?qū)崟r監測溫度、濕度、振動等環境參數，為預測性維護提供數據支持，代表了工控主板技術的發展方向。

技術發展展望： - 材料技術：開發更高Tg、更低Dk/Df的新型基材 - 工藝技術：實現更高精度、更低成本的制造工藝 - 設計技術：AI輔助的PCB設計優化算法 - 測試技術：在線實時可靠性監測技術

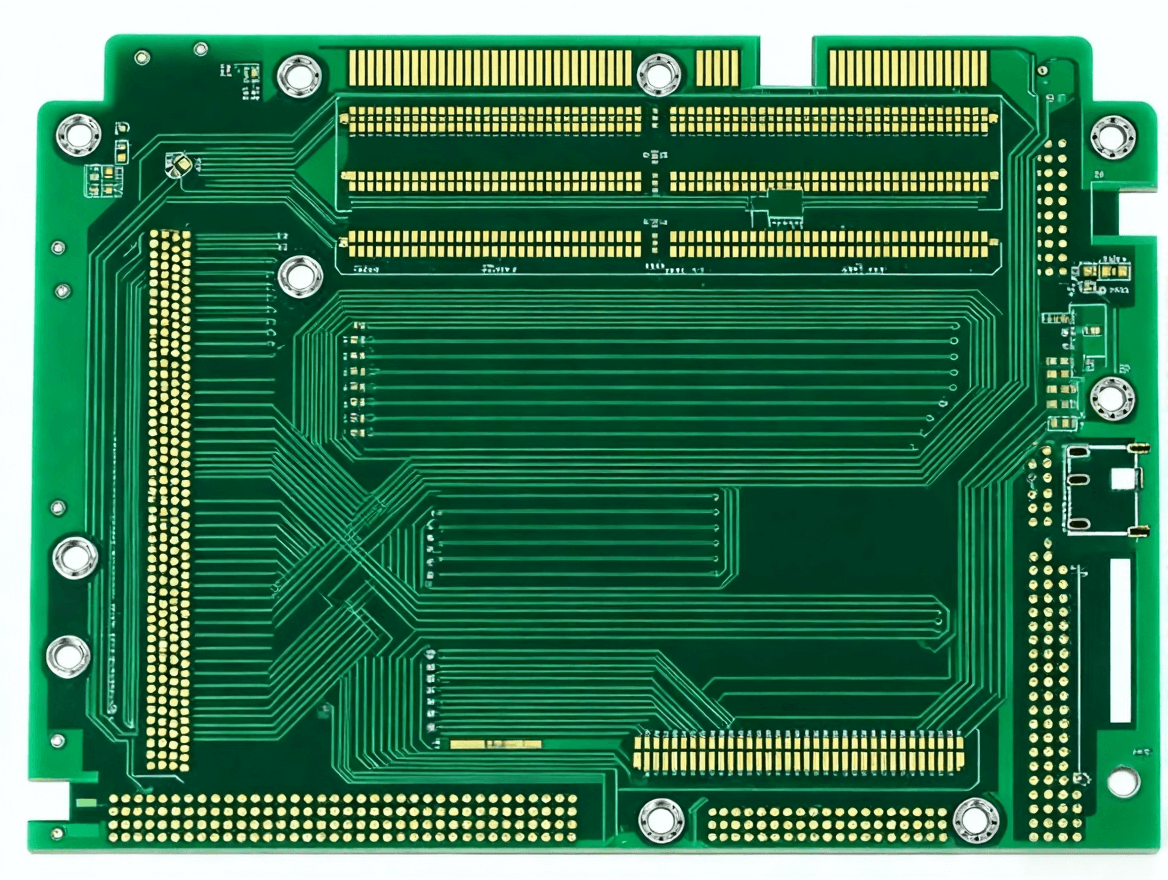

圖5：工業級 PCB 電路板特寫，厚銅布線與抗干擾結構

結語：品質鑄就工業未來

工控主板PCB工藝要求的每一個細節都體現著對可靠性的極致追求。從材料選擇的嚴苛標準，到設計規范的精密要求；從制造工藝的微米級控制，到測試驗證的全面覆蓋；從質量管理的全流程監控，到技術創新的持續探索——這一切構成了工控主板PCB工藝要求的完整體系。

在工業4.0和智能制造的時代背景下，工控主板PCB的重要性愈發凸顯。只有深入理解并嚴格遵循這些工藝要求，才能設計出真正滿足工業應用需求的高可靠性產品，為工業自動化的發展提供堅實的技術基礎。

未來的工業控制系統將更加智能、高效、可靠，而工控主板PCB作為這一系統的核心載體，其工藝技術也將持續創新和發展。讓我們共同期待這一技術領域的更多突破，為工業制造的數字化轉型貢獻力量。
