PCB線路板板料的介電常數（Dk）或相對介電常數并不是永恒固定的常數 – 盡管從它的起名稱上像是一個常數。例如，材料的Dk會隨頻率的變動而變動。一樣，假如在同一塊材料上運用不一樣的Dk測試辦法，也有可能會勘測得出不一樣的Dk值，縱然這些個測試辦法都是正確沒有差錯的。隨著線路板料料越來越多地應用于毫米波頻率，如5G以及先進匡助操縱系統等領域，了解Dk隨頻率的變動以及哪種Dk測試辦法是“合宜”的是十分關緊的。

盡管諸如IEEE和IPC等團體都有專門的委員會來研究討論這一問題，但到現在為止還沒有一個標準的行業測試辦法來勘測毫米波頻率下線路板料料的Dk。這并不是由于匱缺勘測辦法，事情的真實情況上，Chen et al.1等人刊發的一篇參照論文中描寫了80多種測試Dk的辦法。不過，沒有哪一種辦法是理想的，每種辦法都具備它的長處和不充足，特別是在30到300 GHz的頻率范圍內。

電路測試vs原材料測試

一般有兩大類的測試辦法用于確認線路板料料的Dk或Df（傷耗角正切或tanδ）：即原材料勘測，還是在由材料制成的電路施行勘測。基于原材料的測試倚賴于高品質靠得住的測試夾具和設施，直接測試原材料可以取得Dk和Df值?；陔娐返臏y(cè)試一般是運用常見電路并從電路性能中提出取得材料參變量，例如勘測諧振器的核心頻率或頻率響應。原材料的測試辦法通例會引入了測試夾具或測試裝置有關的不確認性，而電路測試辦法里面含有來自測試電路預設和加工技術的不確認性。因?yàn)檫@兩種辦法不一樣，勘測最后結果和正確度水準一般不完全一樣。

例如，由IPC定義的X波段夾緊式帶狀線測試辦法，是一種原材料的測試辦法，其最后結果就沒有辦法與相同材料的電路測試的Dk最后結果完全一樣。夾緊式帶狀線原材料測試辦法是將兩片待測材料（MUT）夾在一個特別的測試夾具中來構建一個帶狀線諧振器。在待測材料（MUT）和測試夾具中的薄諧振器電路之間會有空氣，空氣的存在會減低勘測的Dk。假如在相同的線路板料料向上行電路測試，與沒有夾帶空氣，測得的Dk是不一樣的。對于經過原材料測試確認的Dk公差為±0.050的高頻線路板料料，電路測試將獲得約±0.075的公差。

線路板料料是各向異性的，一般在三個材料軸上具備不一樣的Dk值。Dk值一般在x軸和y軸間區別細小，因?yàn)檫@個對于大部分?jǐn)?shù)高頻材料，Dk各向異性一般指在z軸和x-y最簡單的面之間施行的Dk比較。因?yàn)椴牧系母飨虍愋裕瑢?duì)于相同的待測材料（MUT），勘測獲得的z軸的Dk與x-y最簡單的面上的Dk是不一樣的，盡管測試辦法和測試獲得的Dk的值都是“準確的”。

用于電路測試的電路類型也會影響被測Dk的值。一般，運用兩品類型的測試電路：諧振結構和傳道輸送/反射結構。諧振結構一般供給窄帶最后結果，而傳道輸送/反射測試一般是寬帶最后結果。運用諧振結構的辦法一般更正確。

測試辦法舉出例子

原材料測試的一個典型舉出例子是X波段夾緊式帶狀線辦法。它已經被高頻電路板制作商運用積年，是確認線路板料料的z軸中的Dk和Df（tanδ）的靠得住手眼。它運用夾緊式夾具使待測材料（MUT）樣品形成松耦合的帶狀線諧振器。諧振器的被測質量因子（Q）為空載Q，因?yàn)檫@個電纜，連署器和夾具校準對最后勘測最后結果影響細小。覆銅電路板在測試之前需求將全部的銅箔腐刻掉，僅測試媒介原材料基板。電路原材料在一定的背景條件下，割切成一定尺寸并安放于諧振器電路兩側的夾具中（見圖1）。

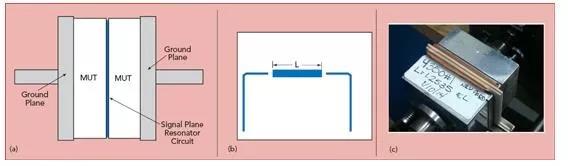

圖1 X波段夾緊式帶狀線測試夾具側面，諧振器概況圖，及夾具實物圖

諧振器預設是頻率2.5 GHz的半波長諧振器，因?yàn)檫@個第四個諧振頻率為10 GHz，這是常用于Dk和Df勘測的諧振點。可以運用較低的諧振點配合得當振頻率 – 甚至于可以運用較高的第五個諧振頻率，不過由于諧波和雜散波的影響一般防止運用更高的諧振點?？睖y(cè)提出取得Dk或相對介電常數（εr）很簡單：

那里面n是第幾個諧振頻點，c是自由空間中的光速，fr是諧振的核心頻率，ΔL償還耦合空隙中的電場引動的電長度延長。從勘測中提出取得tanδ（Df）也很簡單，它是諧振峰值的3dB帶寬有關的傷耗減去與諧振器電路的導體傷耗（1 / Qc）。

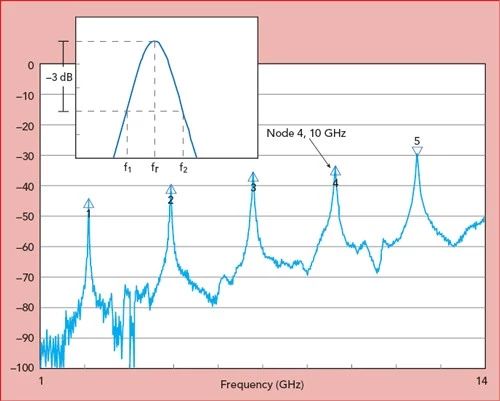

圖2 寬帶夾緊式帶狀線勘測60mils的待測材料（MUT），Dk = 3.48。

圖二顯露的是運用夾緊式帶狀線法勘測60mils、Dk = 3.48的待測材料（MUT）的寬帶測試最后結果。

圓環諧振器一般用作測試電路。它結構簡單，在微帶線環的均勻周長的平頭數倍處諧振（見圖3a）。信號耦合一般是松耦合的，由于饋線和環之間的松耦合可使他們之間的耦合空隙電容最小化。該電容會隨頻率而變動，造成諧振頻率偏移，使在提出取得材料Dk時萌生誤差。諧振環的導體寬度應遠小于環的半徑-依據經驗，小于環半徑的四分之一。

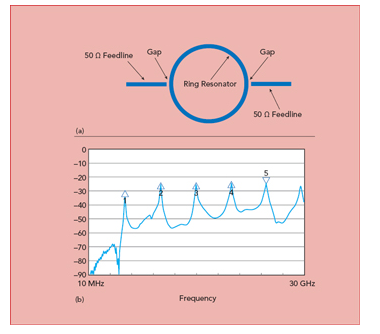

  圖3微帶圓環諧振器和寬帶勘測（b）

圖3b是基于10mil厚的線路板料料的微帶圓環諧振器的S21響應，那里面Dk = 3.48。Dk的近似計算由下式給出

盡管是近似，但這些個公式對于確認起初Dk值很有用。運用電磁（EM）場求解器和非常準確的諧振器電路尺寸可以獲得更非常準確的Dk。

勘測Dk和Df時認為合適而使用松耦合諧振器可上限地減小諧振器負載效應。使諧振峰值處的插進去傷耗小于20 dB可覺得是松耦合。在某些事情狀況下，因?yàn)轳詈蠘O弱造成諧振峰有可能沒有辦法勘測。這一般發生在較薄厚度的諧振電路上，毫米波應用中等用較薄的電路材料，由于頻率越高波長越短、電路尺寸也越小。

毫米波測試辦法

固然有很多Dk測試辦法，但只有一點適合使用于毫米波頻率，仍沒有一種被確定地認為是行業標準。以下兩種辦法在毫米波的測試中是比較正確且具備高的可重復性。

差分相位長度法

微帶線差分相位長度法已經運用了好幾年。這是一種傳道輸送線測試辦法，勘測兩個僅物理長度不一樣的電路的相位（參看圖4）。為了防止線路板料料特別的性質的不論什么變動，測試電路的預設在被測材料（MUT）上盡有可能接近在一塊兒。這些個電路是50Ω的長度不一樣的微帶傳道輸送線，信號饋入是接地共面波導（GCPW）方式。在毫米波頻率下，GCPW信號饋入形式十分關緊，由于饋入處的預設有可能對回波傷耗萌生重大影響。還應運用端接非燒焊式連署器，一方面使在不燒焊的事情狀況下同軸連署器和測試電路之間形成令人滿意的接觸，另一方面同一連氣兒接器可以用于參差兩條不一樣的電路測試，這上限地減損了連署器對勘測最后結果的影響。為維持完全一樣性，相同的連署器應始末對應向量網絡剖析儀（VNA）的相同端口。譬如說，假如連署器A與 VNA的端口1銜接接，而連署器B與端口2銜接測試較短的電路，則在測試較長的電路時也應當這么。

 圖4 差分相位長度法中運用的長、短微帶線電路

長、短線電路的相位相減的同時也減掉了連署器和信號饋入地區范圍的影響。假如兩個電路的回波傷耗都美好況且連署用具備完全一樣的方向，則連署器的絕大多影響都能被減小到最低。在毫米波頻率下運用差分相位長度法時，回波傷耗在60 GHz以下優于15 dB，60GHz至110 GHz優于12 dB均可接納。

微帶差分相位長度辦法的Dk提出取得方程是基于具備不一樣物理長度的電路的微帶線相位響應公式：

那里面c是自由空間中的光速，f是S21相角的頻率，ΔL是兩個電路的物理長度的差，ΔΦ是參差線電路之間的相位差。

測試辦法涵蓋幾個簡單的步驟：

• 勘測參差線電路的在某一給定頻率下的S21相位角。

• 運用公式確認管用Dk。

• 測試電路的非常準確的電路尺寸，確認材料的起初Dk值并輸入EM場求解器。

• 運用軟件生成摹擬的管用Dk值。更改求解器中的Dk，一直到同一頻率下材料的勘測的管用Dk和摹擬的管用Dk值相般配。

• 經過將頻率增加到毫米波并重復此過程，可以獲得毫米波頻率下確實認Dk值。

圖5顯露了運用微帶線差分相位長度辦法測試5mil RO3003G2TM線路板料料的Dk隨頻率的變動。該曲線是運用羅杰斯企業研發的Dk計算工具所得。該數值反映了隨著頻率增加, Dk減低的發展方向。在較低頻率下，Dk隨頻率變動較大; 不過，從10到110 GHz的Dk隨頻率的變動細小。該曲線反映了具備低傷耗和運用光溜的壓延銅的材料，具備高傷耗和/或較高銅外表光潔度的材料其Dk隨頻率變動關系中表達出約大的負斜率。運用這種測試辦法，還可以經過在每個頻率上參差線的S21傷耗值來取得待測材料（MUT）的電路的插進去傷耗（見圖6）。

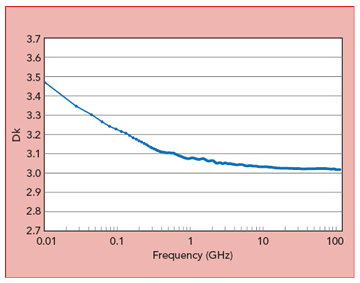

圖5微帶線差分相位長度法勘測的Dk與頻率的關系

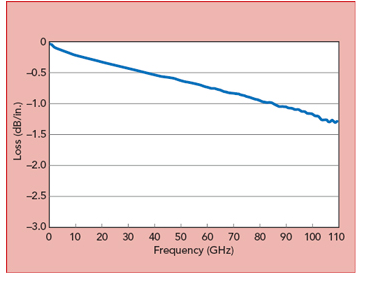

圖6微帶線差分長度法勘測插進去傷耗與頻率的關系

圓環諧振器法

圓環諧振器辦法是另一種用于毫米波表征的辦法。固然圓環諧振器一般在10 GHz以下運用，但具備合適的加工精密度，它也可以在毫米波頻率下管用運用。加工精密度很關緊，由于電路尺寸和尺寸公差的影響在毫米波時影響更為冒尖，不論什么變動都會減低精密度。大部分?jǐn)?shù)毫米波圓環諧振器很?。ㄒ话銥?mil），饋線配合得當振器環之間的空隙也細小。圓環諧振器的厚度、線路的鍍銅厚度、空隙尺寸的變動都會對其有影響，因此影響諧振頻率。

比較運用同前線路板板料但不一樣鍍銅厚度的兩個電路時，具備較厚銅的電路表達出較低的Dk。一樣，兩個電路的諧振頻率也會不一樣，盡管他們運用相同的線路板板料和測試辦法。圖7是是這樣的的一個例子，電路的最后電鍍外表的厚度變動造成相同材料的計算獲得的Dk的差別。不管外表處置是化學鍍金（ENIG）仍然其它鍍層外表，這種影響都是大致相似的。

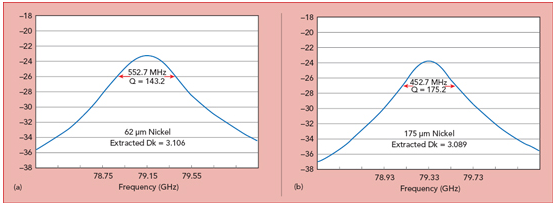

 圖7毫米波圓環諧振器勘測，鍍層是 63mil（a）和175mil（b）厚度的鍍鎳。

除開這些個加工問題以外，導體寬度變動，腐刻耦合空隙變動，梯型效應和基板厚度變動也會萌生大致相似的影響。假如在用圓環諧振器測試Dk時思索問題到全部這些個變動，單個的圓環諧振器勘測可以獲得準確的Dk值。不過，很多測試往往都是認為合適而使用標稱電路尺寸去測試計算的Dk，因?yàn)檫@個并不盡然準確。并且測試的是較低頻率，這些個效應不會像毫米波頻率那樣子表面化影響Dk精密度。

在毫米波頻帶運用圓環諧振器的另一個關緊變量是耦合空隙隨頻率變動。一般事情狀況下，圓環諧振器是用多個不一樣諧振點來評估的，耦合空隙一般有表面化的隨不一樣諧振點的頻率差別。因?yàn)檫@個耦合空隙的變動有可能是一個關緊的誤差源。為了克服這個問題，可以運用差分圓周的辦法。這種辦法運用的兩個圓環諧振器除開周長不一樣，基本是相同的，況且是你我的平頭數倍（見圖8）。對于兩個圓環諧振器，在Dk測試中高階諧振點具備并肩的諧振頻率。因?yàn)轲伨€和空隙相同，耦合空隙的影響減小 - 理論上消弭 - 這要得勘測獲得的Dk的精密度更高。Dk的計算公式如下所述：

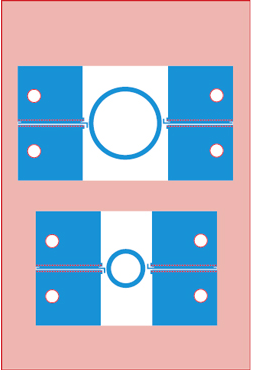

  圖8微帶差分圓周圓環諧振器

圖8中的圓環諧振器是微帶結構，饋線是緊耦合GCPW以防止開路端的饋線諧振，防止干擾圓環諧振器的諧振峰值。一般假如饋線是開路，他們將具備自個兒的諧振。防止這種事情狀況的惟一辦法是使饋線更短或運用緊耦合的GCPW饋線。因?yàn)椴罘謭A周圓環諧振器辦法直接所獲得的還是是電路的管用Dk，因?yàn)檫@個還是需求施行非常準確的電路尺寸勘測并運用場求解器來獲得材料Dk。

論斷

這處商議的毫米波測試辦法都是基于電路的。還有眾多其它的測試辦法，如基于原材料的測試辦法。不過大部分?jǐn)?shù)辦法測試的x-y最簡單的面的材料Dk而不是z軸（厚度）Dk。電路預設擔任職務的人更多事情狀況下運用z軸Dk，但對于某些應用中需求運用材料x(chóng)-y最簡單的面Dk值的人來說，自由空間測試法，離合圓柱諧振器測試法和波導微擾測試法等都是x-y最簡單的面的測試辦法。

也有人提出運用夾緊式寬邊耦合帶狀線諧振器測試辦法用于確認毫米波頻率下的線路板料料Dk。但這種辦法僅對于小范圍內待測材料（MUT）最管用，并不舒服合大量量的測試。因?yàn)檫@個，還是在接著研討可用于毫米波頻率的原材料的測試辦法。
