電路板鋼網是什么？SMT貼片核心模具，一文吃透定義、工藝與選型

一塊精密電路板從設計圖紙落地為可使用的成品，離不開諸多核心耗材的配合，其中最容易被忽略卻直接決定貼片精度的，便是電路板鋼網——它沒有復雜的結構，卻承載著錫膏精準分配的關鍵使命，是SMT（表面貼裝技術）貼片流程中不可或缺的“精準模具”。很多從事電子制造、電路板加工的從業者，即便經常接觸它，也未必能全面掌握其核心知識，比如它的材質為何首選不銹鋼、不同制作工藝有何差異、如何選型才能匹配自身生產需求。今天，我們就以技術視角，全方位拆解電路板鋼網，從定義、演變、工藝到選型、常見問題，層層深入，讓你真正讀懂“電路板鋼網是什么”，同時規避生產中因鋼網選擇不當導致的貼片缺陷。

一、電路板鋼網核心定義：不止是“漏錫工具”，更是SMT貼片的“精度標尺”

很多人對電路板鋼網的認知僅停留在“漏錫的板子”，這種理解過于片面。嚴格來說，電路板鋼網又稱SMT鋼網、PCB鋼網，是一種帶有精密開口的薄金屬模板，核心材質以不銹鋼為主（少數特殊場景會用到黃銅、鎳合金），其開口的形狀、尺寸、位置，與PCB（印刷電路板）上需要焊接電子元件的焊盤完全對應，核心功能是將精確劑量的錫膏，均勻、精準地轉移到空白PCB的對應焊盤上，為后續的元件貼裝、回流焊奠定基礎，直接決定焊錫的厚度、均勻度，進而影響電路板的焊接質量和使用壽命。

簡單類比，電路板鋼網就像我們裝修時用到的“美縫貼條”，通過預設的縫隙，將美縫劑精準填充到瓷磚縫隙中，避免浪費和不均勻；而電路板鋼網，則是通過預設的精密開口，將錫膏精準“印刷”到PCB焊盤上，杜絕錫膏過多導致的橋連、短路，或錫膏過少導致的虛焊、假焊。值得注意的是，隨著SMT技術的發展，電路板鋼網的應用范圍已不再局限于錫膏印刷，在點膠技術中也得到廣泛使用，比如紅膠的涂抹，進一步拓展了其在電子制造中的價值。

這里需要區分一個常見誤區：電路板鋼網與PCB鋼網層（paste層）并非同一概念。很多PCB設計人員會混淆兩者，實際上，PCB鋼網層是設計文件中的一個圖層，用于指導電路板鋼網的制作，而電路板鋼網是根據這個圖層制作出的實體模板——簡單來說，鋼網層是“設計圖紙”，電路板鋼網是“根據圖紙制作的成品模具”，二者相輔相成，卻不能等同。

二、電路板鋼網的演變與核心材質：從“絲網”到“不銹鋼網”，精度與耐用性的雙重升級

電路板鋼網的發展，是伴隨著SMT技術的升級而逐步迭代的，其演變過程本質上是“精度提升、耐用性優化”的過程，大致可分為三個階段，每一個階段的材質選擇，都與當時的生產需求、技術水平相匹配。

第一階段：尼龍絲網、鐵絲網時代。早期的SMT技術對貼片精度要求較低，電路板鋼網最初是由絲網制成的，因此那時也叫“網板”。最初采用尼龍（聚酯）網，成本低、易制作，但成型效果差、精度低，且耐用性差，容易磨損、變形，無法滿足精密元件的貼片需求；后來逐漸替換為鐵絲網、銅絲網，耐用性有所提升，但仍存在成型精度不足、易銹蝕的弊端，隨著電子元件向小型化、精密化發展，逐漸被淘汰。

第二階段：鐵/銅板時代。受材料成本及制作難易程度的影響，最初的“鋼網”曾采用鐵、銅板制作，解決了絲網精度不足的問題，但鐵、銅板易銹蝕，使用壽命短，且成型精度仍有局限，僅能滿足低端、粗放型的電路板生產需求，很快被更優質的材質替代。

第三階段：不銹鋼鋼網時代。這是目前主流的階段，不銹鋼憑借耐腐蝕、強度高、平整度好、精度可控的優勢，徹底取代了之前的材質，成為電路板鋼網的首選。目前市面上常用的不銹鋼材質為301型鋼片，厚度范圍通常在0.1~0.5mm（特殊場景可擴展至2~12mil），既能保證足夠的剛性，避免使用中變形，又能通過精密加工制作出超細間距的開口，適配0201、uBGA、CSP等小型精密元件的貼片需求。

為何不銹鋼能成為首選？核心有三大優勢：一是耐用性強，不銹鋼鋼網不易銹蝕、磨損，使用壽命長，常規激光鋼網可承受10萬次以上印刷，優質電鑄鋼網使用壽命可達30萬~40萬次，大幅降低生產中的耗材更換成本；二是精度可控，不銹鋼材質的平整度高，便于進行激光切割、蝕刻等精密加工，開口精度可控制在0.3~0.5mil，定位精度小于0.12mil，滿足精細間距元件的生產需求；三是性價比高，不銹鋼材質的成本適中，兼顧精度與經濟性，適配大多數電子制造場景，從低端消費電子到高端汽車電子、工業控制設備，都能找到對應的不銹鋼鋼網規格。

三、電路板鋼網3大核心制作工藝：激光、蝕刻、電鑄，各有優劣怎么選？

了解了電路板鋼網的定義和材質，接下來最關鍵的就是其制作工藝——不同工藝制作出的鋼網，在精度、成本、適用場景上差異極大，也是很多從業者最容易困惑的地方。目前，電路板鋼網的主流制作工藝有三種：激光切割工藝、化學蝕刻工藝、電鑄成型工藝，三種工藝各有優劣，需根據自身生產需求、元件精度、成本預算合理選擇，下面我們逐一拆解其核心細節。

1. 激光切割工藝：精度與性價比均衡，主流首選

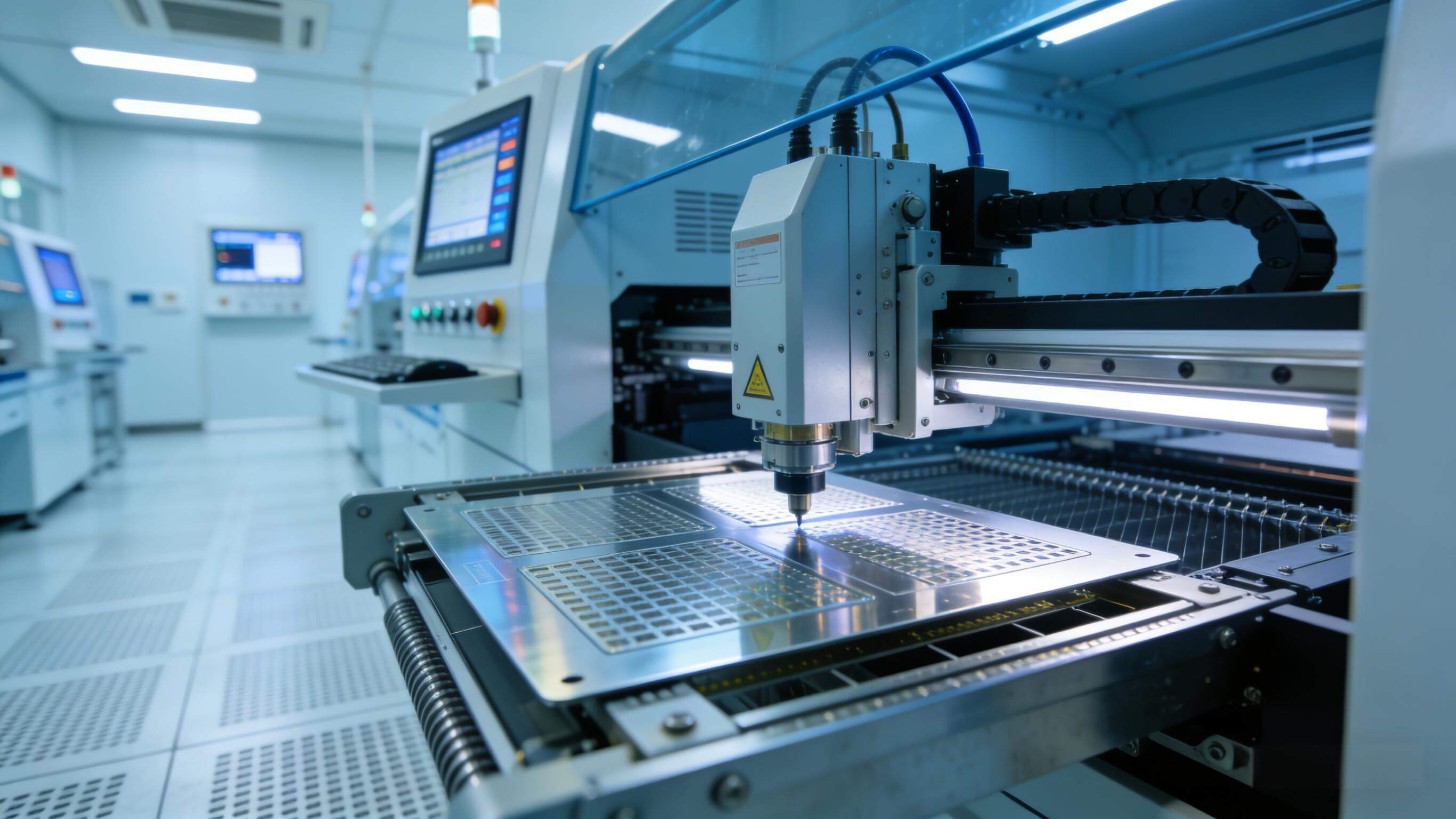

激光切割工藝是目前應用最廣泛的電路板鋼網制作工藝，占市場份額的70%以上，核心原理是利用高能量激光束，通過計算機精準控制路徑，在不銹鋼鋼片上切割出符合設計要求的開口形狀和尺寸，切割完成后，再通過打磨、電拋光等后處理工藝，優化開口孔壁的光滑度，減少錫膏殘留。

其工藝流程大致為：PCB設計文件→數據處理→激光切割→打磨拋光→張網固定→品質檢測。這種工藝的核心優勢的是精度高、靈活性強，具體表現為：開口自然呈梯形結構，上開口通常比下開口大1~5mil，這種結構設計有利于錫膏在印刷過程中的順利釋放，減少錫膏殘留，提高印刷質量；尺寸精度極高，孔徑誤差可控制在0.3～0.5mil之間，定位精度小于0.12mil，能夠滿足精細間距元件的印刷需求，通常適用于間距值小于或等于20mil的印刷元件；靈活性強，能夠快速響應不同的設計需求，適合小批量、多品種的電路板鋼網生產，修改設計后可快速調整切割參數，無需重新制作模具。

同時，激光切割工藝的成本介于化學蝕刻和電鑄工藝之間，比化學蝕刻略貴，但遠低于電鑄工藝，在精度和成本之間取得了較好的平衡，是大多數常規SMT生產需求的首選。其唯一的不足是，孔壁的光滑度不如電鑄模板，存在一定的細小毛刺，但通過后續的電拋光處理，可以在一定程度上改善這一問題，滿足大多數生產場景的需求。

適用場景：消費電子、工業控制、通訊設備等常規電子產品的SMT貼片，尤其是需要小批量、多品種生產，或元件間距在0.3mm以下的精細貼片場景，如手機電路板、智能穿戴設備電路板等。

2. 化學蝕刻工藝：成本最低，適合低端粗放場景

化學蝕刻工藝是最早應用的電路板鋼網制作工藝之一，核心原理是通過化學腐蝕的方式，在金屬板上形成模板開口，適用于制作黃銅、不銹鋼材質的電路板鋼網。其工藝流程大致為：PCB設計文件→菲林制作→曝光→顯影→蝕刻→鋼片清洗→張網固定→品質檢測，簡單來說，就是通過光刻膠保護不需要蝕刻的區域，再利用化學溶液腐蝕未被保護的部分，形成開口。

這種工藝的核心優勢是成本低、制作速度快，一次成型，無需逐一切割，適合對成本較為敏感且精度要求不高的生產需求。同時，其可制作的模板厚度范圍較廣，通常在0.1~0.5mm之間，可根據不同的印刷需求進行調整，且制作過程無需復雜的設備，入門門檻低。

但化學蝕刻工藝的弊端也十分明顯，精度較低：形成的開口呈碗狀結構，孔壁存在一定的傾斜角度且不夠光滑，錫膏在印刷過程中的釋放效率相對較差，容易出現錫膏殘留的情況；受工藝精度限制，僅適用于間距值大于20mil的印刷元件，常見的應用范圍為25~50mil，對于精細間距的元件則難以滿足要求；孔的尺寸誤差主要體現在位置精度上，約為1mil，在對精度要求不高的場景中能夠滿足基本使用需求；此外，制作過程中會使用化學溶液，存在污染，不利于環保，且制作環節較多，累積誤差較大，容易出現沙漏形狀（蝕刻不夠）或開口尺寸變大（過度蝕刻）的問題。

適用場景：低端電子產品的SMT貼片，如玩具電路板、簡易小家電電路板等，對貼片精度要求低、成本預算有限，且元件間距較大（≥0.4mm）的場景，同時適合需要抄板及菲林存檔的需求。

3. 電鑄成型工藝：精度最高，適合高端精密場景

電鑄成型工藝是三種工藝中精度最高、成本也最高的一種，與化學蝕刻工藝的“減法腐蝕”不同，它采用“加法電鍍”的方式，直接在模具上通過電解作用，使金屬鎳離子逐漸沉積，最終形成與模具形狀一致的鋼網結構，核心材質通常為鎳合金，而非不銹鋼。其工藝流程大致為：模具制作→基板涂感光膜→曝光→顯影→電鑄鎳→成型→鋼片清洗→張網固定→品質檢測。

這種工藝的核心優勢是精度極高、使用壽命長，具體表現為：自然形成梯形開口，且孔壁非常光滑，這種結構極大地有利于錫膏的釋放，能夠顯著提高印刷精度和一致性，特別適合對印刷質量要求極高的場景；在生產過程中會自然形成帶開口的保護唇，這一結構能夠保護開口邊緣不易磨損，延長鋼網的使用壽命，優質電鑄鋼網的使用壽命可達30萬次以上，部分高品質產品甚至能達到40萬次以上，遠高于前兩種工藝；可制作的模板厚度范圍較廣，通常為2~12mil，能夠滿足不同厚度錫膏印刷的需求，且可在同一張模板上做成不同厚度，適配同一PCB上不同元件對錫膏量的需求；電鑄形成的鋼網材質具有良好的耐磨性，能夠承受大量的印刷次數，適用于大規模批量生產。

其不足主要是成本高、制作周期長：由于工藝復雜，需要經過多道精細工序，且電鑄過程耗時較長，導致其制作成本遠高于激光切割和化學蝕刻工藝，通常是激光鋼網的2~3倍；同時，制作過程也存在一定的污染，不利于環保，工藝難度較高，對生產設備和技術水平的要求也更高，僅少數企業能夠掌握。

適用場景：高端電子產品的SMT貼片，如汽車電子、醫療電子、航空航天電子等，對貼片精度、一致性要求極高，且需要大規模批量生產的場景，尤其是元件為超細體積（如0201）和超密間距（如uBGA、CSP）的場景，電鑄鋼網是最優選擇。

三種工藝核心參數對比表

四、電路板鋼網的分類詳解：按工藝、按用途，精準匹配生產需求

除了按制作工藝分類，電路板鋼網還可按用途、結構等進行分類，不同分類的鋼網，適配不同的生產場景和PCB需求，掌握這些分類，能幫助我們更精準地選型，避免因分類混淆導致的生產問題。結合行業實際應用，我們重點講解兩種最常用的分類方式：按制作工藝分類和按用途分類。

1. 按制作工藝分類

除了前文提到的激光切割鋼網、化學蝕刻鋼網、電鑄鋼網，還有幾種衍生的工藝鋼網，適配特殊場景：

電拋光鋼網：在激光切割鋼網的基礎上，增加電化學拋光后處理工藝，優化開口孔壁的光滑度，減少錫膏殘留，尤其適合超細間距的QFP、BGA、CSP元件，能夠減少SMT模板的擦拭次數，大大提高工作效率。

鍍鎳鋼網：在激光切割或電拋光鋼網的基礎上，增加鍍鎳后處理工藝，減少錫膏與孔壁之間的摩擦力，便于脫模，進一步改善錫膏的釋放效果，結合了激光模板與電鑄模板的優點，性價比高于電鑄鋼網，適用于對脫模效果要求較高的場景。

2. 按用途分類

常規鋼網：最常用的類型，整網厚度均勻，開口尺寸與PCB焊盤一一對應，適用于大多數常規PCB的錫膏印刷，無論是消費電子還是工業控制，只要PCB上各類元件焊接時對錫膏量要求一致，均可選用常規鋼網，也是我們?nèi)粘Ｉa(chǎn)中接觸最多的類型。

階梯鋼網：因同一PCB上各類元件焊接時對錫膏量要求不同，需要同一鋼網部分區域厚度不同，由此產生的階梯鋼網，分為STEP-DOWN（局部減薄）和STEP-UP（局部增厚）兩種。STEP-DOWN模板主要用于減少特定元件焊接時的錫量，避免出現橋連、短路；STEP-UP模板主要用于增加特定元件焊接時的錫量，避免出現虛焊、假焊，適用于PCB上同時存在大焊盤和小焊盤的場景，如電源電路板（既有大功率元件的大焊盤，也有精密芯片的小焊盤）。

邦定鋼網：主要用于PCB上已固定COB（芯片綁定）器件，但仍需進行印錫貼片的場景。其核心特點是，在鋼網對應PCB綁定位的位置，加做一個小蓋，避開COB器件，確保鋼網與PCB表面貼合平整，從而實現精準印刷，避免因COB器件凸起導致的印刷不均、錫膏浪費。

特殊用途鋼網：適配一些小眾、特殊的生產場景，如柔性電路板（FPC）專用鋼網，材質更薄、柔韌性更好，避免損傷柔性PCB；耐高溫鋼網，采用特殊不銹鋼材質，適配高溫回流焊場景，避免鋼網在高溫下變形；防靜電鋼網，增加防靜電處理，適用于對靜電敏感的電子產品，如醫療電子、精密儀器電路板。

五、電路板鋼網開口設計：決定印刷質量的“隱形關鍵”，這些技巧必掌握

很多從業者在選型時，往往只關注鋼網的工藝和厚度，卻忽略了開口設計——實際上，開口設計是決定錫膏印刷質量的“隱形關鍵”，即便鋼網的工藝再好、精度再高，若開口設計不合理，依然會出現錫膏殘留、橋連、虛焊等問題。電路板鋼網的開口設計，核心取決于三個因素：開口的寬厚比/面積比、開口側壁的幾何形狀、孔壁的光潔度，其中前兩個因素與設計相關，后一個因素與制作工藝相關，下面我們重點講解開口設計的核心技巧和注意事項。

1. 核心設計原則：寬厚比與面積比

要獲得良好的錫膏脫模效果，避免出現錫膏殘留、少錫等問題，開口設計必須滿足一定的寬厚比和面積比要求，這是行業內公認的核心原則，也是設計時的首要參考。

寬厚比：指開口寬度與鋼網厚度的比率，通常要求寬厚比大于1.5。如果寬厚比過小，錫膏在開口內的附著力會大于脫模力，導致錫膏無法順利脫離開口，殘留在孔壁上，進而導致PCB焊盤上錫膏不足，出現虛焊；若寬厚比過大，開口寬度過大，容易導致錫膏過多，出現橋連、短路。

面積比：指開口面積與孔壁橫截面積的比率，通常要求面積比大于0.66。面積比主要用于判斷不規則開口（如長方形、異形開口）的脫模效果，當開口長度沒有達到寬度的5倍時，應優先考慮面積比；當開口長度達到寬度的5倍以上時，可優先考慮寬厚比。

舉個實際案例：對于QFP元件（間距0.50mm，焊盤寬度0.254mm，焊盤長度1.25mm），若選用厚度0.12mm的激光鋼網，開口寬度設計為0.22~0.24mm，開口長度設計為1.20mm，此時寬厚比為1.8~2.0（大于1.5），面積比為0.62~0.83（大于0.66），能夠?qū)崿F(xiàn)良好的脫模效果，避免出現錫膏殘留和橋連問題。

2. 不同元件的開口設計技巧

不同類型的電子元件，焊盤形狀、尺寸不同，對應的開口設計也有所差異，需結合元件特性針對性設計，避免一刀切，下面列舉幾種常見元件的開口設計技巧：

細間距IC/QFP：這類元件焊盤間距小、尺寸精細，開口設計需注意兩點：一是開口寬度不宜過大，通常為焊盤寬度的80%~90%，避免錫膏過多導致橋連；二是開口兩端最好做圓角處理，防止應力集中，同時減少錫膏殘留，開口長度可略小于焊盤長度，確保錫膏精準覆蓋焊盤。

BGA/uBGA/CSP：這類元件為球形焊盤，開口設計可選用圓形或方形，圓形開口適配性更強，方形開口脫模效果更好。對于BGA元件（球徑1.27mm，焊盤直徑0.8mm），開口直徑可設計為0.75mm，適配0.15~0.18mm厚度的鋼網，面積比控制在1.0~1.25，確保錫膏充足且不溢出；對于uBGA元件（球徑0.8mm，焊盤直徑0.4mm），可選用方形開口（邊長0.38mm），適配0.12~0.15mm厚度的鋼網，面積比控制在0.67~0.83，避免錫膏殘留。

片狀元件（0402、0201）：這類元件體積小、焊盤窄，開口設計需注重防錫珠、防墓碑現象。開口可采用內凹設計，開口寬度略小于焊盤寬度，開口長度與焊盤長度一致，同時確保寬厚比和面積比達標，對于0201元件（焊盤寬度0.25mm，長度0.40mm），開口寬度可設計為0.235mm，長度0.38mm，適配0.08~0.10mm厚度的鋼網，面積比控制在0.73~0.91。

印膠鋼網：用于紅膠印刷的鋼網，開口設計與錫膏印刷有所不同，印膠鋼網開口一般開成長條形或圓孔，非MARK點定位時應開兩個定位孔。長條形開口的寬度控制在0.3mm~2.0mm，圓孔開口的直徑根據元件類型調整，如0603元件對應圓孔直徑0.36mm，1206元件對應圓孔直徑0.8mm，印膠鋼網的厚度通常選擇0.15mm~0.2mm，確保紅膠均勻涂抹。

3. 開口設計常見誤區

誤區一：開口越大越好，認為開口越大，錫膏越多，越不容易出現虛焊。實際上，開口過大會導致錫膏過多，出現橋連、短路，同時增加錫膏浪費，開口尺寸應嚴格匹配焊盤尺寸，遵循寬厚比和面積比原則。

誤區二：所有元件開口設計一致，忽略不同元件的焊盤特性。不同元件對錫膏量的需求不同，如大功率元件需要更多錫膏散熱，精密元件需要更少錫膏避免橋連，若開口設計一致，會導致部分元件焊接缺陷。

誤區三：忽略定位孔設計，定位孔是確保鋼網與PCB精準對齊的關鍵，若定位孔尺寸偏差、位置不當，會導致開口與焊盤錯位，出現錫膏印刷偏移，進而導致虛焊、橋連，定位孔尺寸應與PCB定位孔完全匹配，位置偏差不超過0.1mil。

六、電路板鋼網選型指南：4步選出適配自身生產的鋼網，避免踩坑

掌握了電路板鋼網的核心知識后，最關鍵的就是選型——選型不當，不僅會導致焊接缺陷、生產效率下降，還會增加耗材成本和返工成本。結合多年行業經驗，我們總結了4步選型法，無論你是電子制造新手還是資深從業者，都能快速選出適配自身生產需求的電路板鋼網，同時規避常見選型誤區。

第一步：明確生產需求，鎖定核心參數

選型的前提是明確自身的生產需求，核心鎖定3個參數：PCB規格、元件精度、生產批量，這三個參數直接決定鋼網的工藝、厚度、開口設計。

PCB規格：重點關注PCB的尺寸、厚度、焊盤分布，若PCB為柔性電路板（FPC），需選用柔韌性好的薄鋼網（厚度0.08~0.12mm）；若PCB為剛性電路板，且焊盤分布均勻，可選用常規厚度鋼網（0.12~0.15mm）；若PCB上有COB器件，需選用邦定鋼網。

元件精度：這是選型的核心，若元件為細間距（≤0.3mm）、小型化（0201、uBGA），需選用精度高的激光切割鋼網（電拋光、鍍鎳款）或電鑄鋼網；若元件間距較大（≥0.4mm），且無精密要求，可選用化學蝕刻鋼網，降低成本；若同一PCB上有不同精度的元件，可選用階梯鋼網。

生產批量：小批量、多品種生產，優先選用激光切割鋼網，靈活性強，可快速調整設計；大規模、大批量生產，若元件精度高，優先選用電鑄鋼網，使用壽命長，降低更換成本；若生產批量大且精度要求不高，可選用化學蝕刻鋼網，控制耗材成本。

第二步：選擇合適的制作工藝，平衡精度與成本

結合第一步鎖定的核心參數，對照三種制作工藝的優劣，平衡精度與成本，做出選擇，具體參考如下：

優先級1：精度優先（元件精細、焊接質量要求高）→ 電鑄鋼網（高端場景）、激光切割鋼網（電拋光/鍍鎳款，常規精密場景）；

優先級2：性價比優先（常規精度、批量適中）→ 激光切割鋼網（常規款）；

優先級3：成本優先（精度要求低、批量大）→ 化學蝕刻鋼網。

第三步：確定鋼網厚度與開口設計，匹配錫膏印刷需求

鋼網厚度與開口設計，需結合錫膏厚度、焊盤尺寸，遵循寬厚比和面積比原則，避免盲目選擇。

鋼網厚度：常規錫膏厚度為0.10~0.15mm，對應的鋼網厚度為0.12~0.15mm；若錫膏厚度要求較?。?.08~0.10mm），鋼網厚度選用0.08~0.12mm；若錫膏厚度要求較厚（0.15~0.20mm），鋼網厚度選用0.15~0.18mm，需注意，鋼網厚度越厚，開口的寬厚比、面積比需相應調整，確保脫模效果。

開口設計：委托鋼網制作廠家，提供完整的PCB設計文件（含鋼網層），明確元件類型和焊接要求，讓廠家根據寬厚比、面積比原則，設計開口尺寸和形狀，同時提出特殊要求（如圓角開口、內凹開口），避免自行設計導致的缺陷。

第四步：規避選型誤區，確保適配性

選型過程中，很多從業者會陷入一些誤區，導致鋼網無法適配生產需求，下面列舉3個最常見的誤區，務必規避：

誤區1：盲目追求高精度，忽略成本。若自身生產需求無需過高精度，卻選用電鑄鋼網，會大幅增加耗材成本，性價比極低；反之，若生產需求為精密貼片，卻選用化學蝕刻鋼網，會導致焊接缺陷，增加返工成本。

誤區2：忽略鋼網材質與生產環境的匹配。若生產環境濕度較大、有腐蝕性氣體，需選用耐腐蝕性能更強的不銹鋼鋼網（如304不銹鋼），避免鋼網銹蝕，影響使用壽命；若生產環境為高溫場景，需選用耐高溫鋼網，避免變形。

誤區3：不重視廠家選擇，只看價格。鋼網的制作精度、開口質量，與廠家的設備、技術水平密切相關，一些小廠家為了降低成本，會簡化工藝、降低精度，導致鋼網出現開口偏差、孔壁粗糙等問題，建議選擇有行業經驗、口碑良好的廠家，優先查看樣品，確保質量，而非單純追求低價。

七、電路板鋼網常見問題與解決方案：規避生產缺陷，提升使用效率

即便選對了電路板鋼網，在使用過程中，也可能因操作不當、維護不及時，出現各種問題，導致錫膏印刷缺陷、鋼網使用壽命縮短。下面列舉3種最常見的問題，分析原因并給出具體的解決方案，幫助大家規避生產風險，提升鋼網使用效率。

1. 問題一：錫膏殘留，開口堵塞

這是最常見的問題，表現為鋼網開口內殘留大量錫膏，無法順利脫模，導致PCB焊盤上錫膏不足，出現虛焊。核心原因有3點：一是開口設計不合理，寬厚比、面積比未達標，錫膏附著力大于脫模力；二是鋼網孔壁不光滑（如激光切割未做拋光處理、蝕刻工藝孔壁粗糙）；三是使用過程中，鋼網清潔不及時，錫膏固化后堵塞開口。

解決方案：① 前期預防：確保開口設計符合寬厚比、面積比原則，選用孔壁光滑的鋼網（如電拋光、鍍鎳、電鑄鋼網）；② 日常維護：每印刷500~1000片PCB，對鋼網進行一次徹底清潔，采用無塵布蘸取專用清潔劑，擦拭鋼網兩面，重點清理開口內的殘留錫膏；③ 應急處理：若開口已堵塞，可使用超聲波清洗機清洗，設置合適的功率和時間，避免用尖銳工具疏通，防止損壞開口邊緣；若堵塞嚴重，可聯系廠家進行專業清潔或更換開口。

2. 問題二：錫膏印刷偏移，開口與焊盤錯位

表現為錫膏印刷到PCB的非焊盤區域，或未完全覆蓋焊盤，導致虛焊、橋連，核心原因有2點：一是鋼網與PCB定位不準確，定位孔尺寸偏差、位置不當；二是鋼網使用過程中變形，導致開口位置偏移。

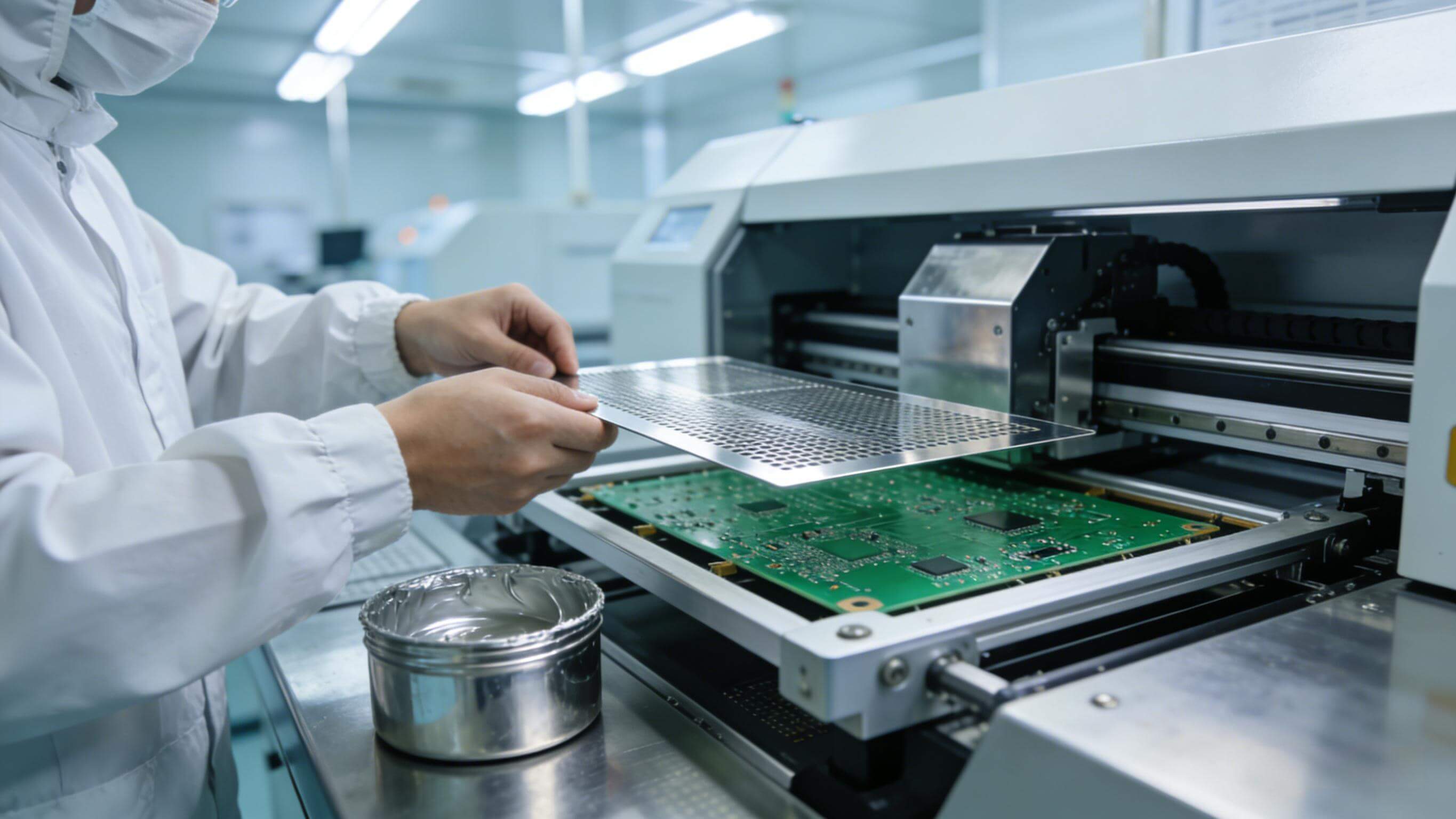

解決方案：① 定位校準：選用與PCB定位孔完全匹配的鋼網，安裝時，確保定位銷精準插入定位孔，調整鋼網位置，確保開口與焊盤完全對齊后，再進行印刷；② 鋼網維護：避免鋼網受到擠壓、碰撞，存放時平放，避免折疊、彎曲；若鋼網已變形，輕微變形可進行矯正，嚴重變形需及時更換，避免影響印刷精度。

3. 問題三：錫膏過多，出現橋連、短路

表現為PCB焊盤之間的錫膏相互連接，導致電路短路，核心原因有3點：一是開口尺寸過大，超出焊盤范圍；二是鋼網厚度過厚，導致錫膏印刷量過多；三是錫膏粘度不足，印刷時出現溢出。

解決方案：① 調整開口尺寸：根據焊盤尺寸，縮小開口寬度和長度，確保開口不超出焊盤范圍，遵循寬厚比、面積比原則；② 調整鋼網厚度：選用厚度更薄的鋼網，減少錫膏印刷量；③ 調整錫膏粘度：選用粘度合適的錫膏，避免錫膏過稀導致溢出，同時控制印刷速度和壓力，避免錫膏擠壓溢出。

八、總結：吃透電路板鋼網，賦能SMT生產提質增效

電路板鋼網作為SMT貼片流程中的核心模具，其重要性不言而喻——它的精度決定貼片精度，它的工藝決定焊接質量，它的選型決定生產效率和成本。掌握“電路板鋼網是什么”，不僅要了解其基礎定義，更要掌握其工藝差異、選型技巧和常見問題解決方案，才能在實際生產中，規避因鋼網選擇不當、使用不當導致的生產缺陷，降低成本，提升生產效率。

無論是從事電子制造的新手，還是資深從業者，都應重視電路板鋼網的核心知識，根據自身生產需求，選擇合適的工藝、類型和規格，同時做好鋼網的日常維護，充分發揮其“精準模具”的作用，賦能電路板生產提質增效。如果您在電路板鋼網選型，還有其他疑問，可隨時聯系愛彼電路技術團隊，獲取專業的技術支持和解決方案。
