一塊合格的PCB板，除了精密的線路與元件，那些清晰印刻的字符、符號同樣不可或缺。它們是電子元件的“身份標識”，是生產組裝的“導航指南”，更是后期維護的“解密鑰匙”——這便是PCB絲印工藝的價值所在。看似簡單的印刷環節，實則暗藏諸多精密考量，從油墨選型到網版匹配，從參數調控到環境控制，每一個細節都直接影響PCB的生產效率、產品可靠性乃至市場競爭力。本文將深入拆解PCB絲印工藝的核心邏輯，剖析全流程關鍵控制點，助力行業從業者精準把控工藝要點，規避常見誤區。

一、認知核心：PCB絲印工藝的本質與核心價值

PCB絲印工藝，全稱印制電路板絲網印刷工藝，是通過絲網印版將特定油墨轉移至PCB基板表面，形成字符、符號、圖形或標識的加工過程。與傳統印刷不同，PCB絲印需適配電子產業的嚴苛要求，油墨需具備耐高溫、強附著力、絕緣性等特殊性能，印刷精度需匹配高密度PCB的微小尺寸需求。其核心價值貫穿PCB生產、組裝、使用全生命周期，主要體現在三個維度。

首先是生產裝配導向價值。絲印標注的元件位號（如R1、C2）、封裝輪廓、極性標識（如電容“+/-”極），為SMT貼片設備或人工裝配提供精準定位依據，避免元件反向安裝或錯位貼裝。某消費電子廠商數據顯示，規范的絲印工藝可將貼片錯誤率降低80%以上，顯著提升生產效率。其次是運維追溯價值，絲印的版本號、生產日期、批次代碼等信息，讓后期故障排查、版本迭代、質量追溯變得清晰可查，大幅降低維修成本。最后是安全合規價值，高壓區域警告標識、CE/UL認證符號、接口定義等絲印內容，是產品符合行業安全標準的必要條件，能有效規避使用過程中的安全風險。

二、全流程拆解：PCB絲印工藝的關鍵控制點

優質的PCB絲印效果，源于從設計到成品的全流程精細化管控。從前期材料選型、參數設定，到中期印刷操作，再到后期固化檢測，每個環節都有明確的技術標準與優化方向，其中四大核心環節直接決定絲印品質。

（一）材料選型：油墨與網版的精準匹配

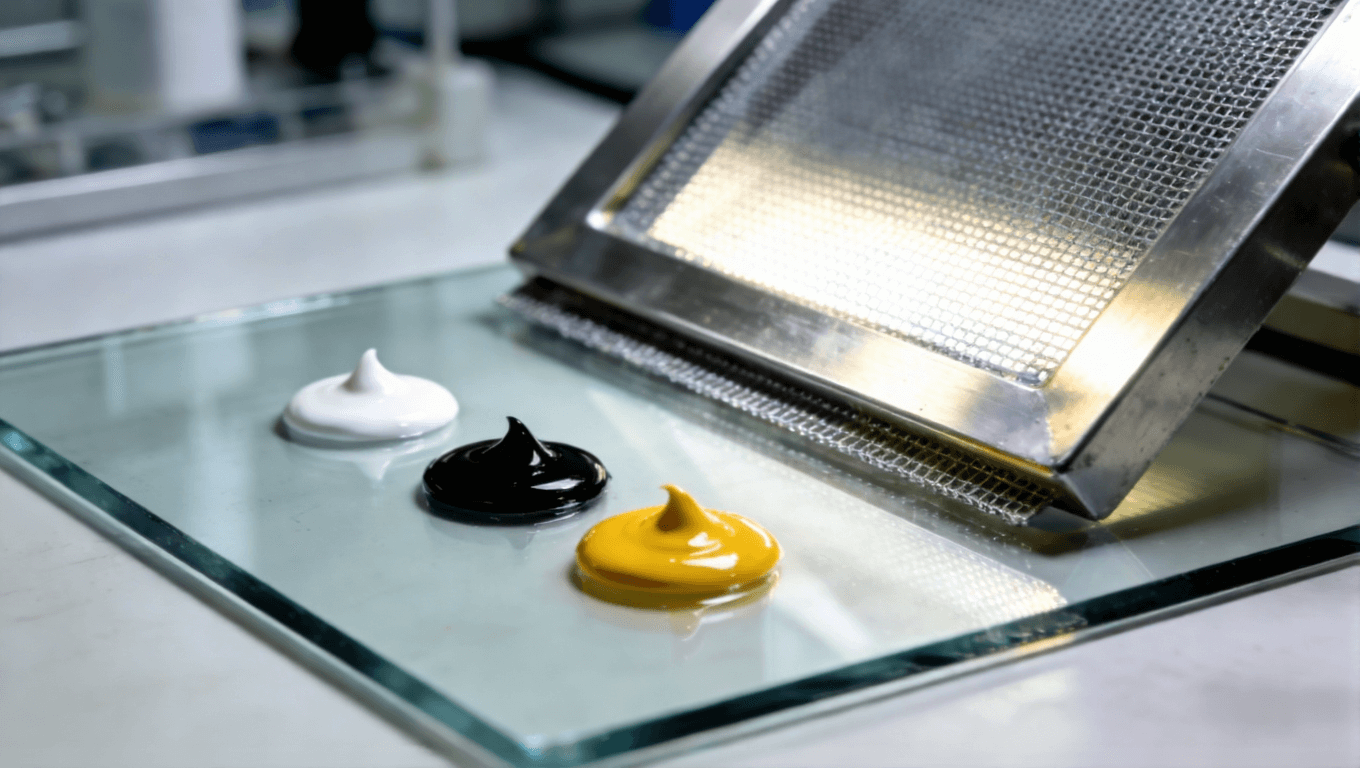

材料是絲印工藝的基礎，油墨與網版的選型是否適配，直接影響印刷精度與耐久性。PCB絲印油墨按固化方式可分為熱固性油墨與UV固化油墨兩大類，兩者各有適配場景，需根據產品需求精準選擇。熱固性油墨以環氧樹脂為核心成分，通過高溫烘烤實現固化，具備附著力強、耐溫性好（可承受260℃以上焊接高溫）、耐化學腐蝕等優勢，是消費電子、工業控制、汽車電子等主流場景的首選，尤其適合需要多次過回流焊的PCB產品；但其固化周期較長（通常150℃烘烤60分鐘），生產效率相對較低。UV固化油墨則依靠紫外線照射引發光敏樹脂交聯固化，固化速度快（僅需數十秒），印刷清晰度高，適合樣板、小批量生產或精細字符印刷；但耐溫性與附著力稍弱，不建議用于高頻焊接或惡劣環境下的PCB產品。

除固化方式外，油墨顏色需兼顧可讀性與場景需求：綠色阻焊層搭配白色油墨對比度最高，是最常用組合；黑色油墨適合高端產品LOGO印刷，彰顯質感；黃色油墨則用于需要高亮標識的特殊場景。選擇時還需關注油墨的顆粒度，高精度印刷（字符線寬≤0.1mm）需選用顆粒度≤5μm的超細顆粒油墨，避免網孔堵塞或字符邊緣模糊。

網版作為油墨轉移的載體，其目數、張力與材質選擇同樣關鍵。網版目數與字符尺寸呈正相關：字符高度≥1.5mm可選200-250目網版，1.0-1.5mm可選250-300目，0.8-1.0mm需選300-400目，而0.1mm以下的高精度字符則需420-500目的電鑄網版。網版張力需控制在25-35N/cm，張力不均或不足會導致印刷時網版變形，引發字符偏移；材質方面，聚酯網版適合普通印刷，不銹鋼網版則因抗變形能力強、精度高，更適合高精度、大批量生產。

（二）參數調控：印刷過程的精準把控

印刷參數的細微差異，可能導致絲印效果天差地別。核心調控參數包括刮刀角度、壓力、速度，以及油墨黏度，需根據材料特性與印刷需求動態優化。刮刀角度直接影響油墨轉移量，角度過?。ǎ?5°）易導致油墨堆積、字符模糊，角度過大（＞45°）則油墨量不足，出現斷線，常規場景下35-40°為最佳區間。刮刀壓力需匹配網版目數與油墨黏度，一般控制在15-20N/cm2，壓力過小油墨透過量不足，壓力過大則可能損傷網版或PCB基板。

印刷速度與油墨黏度需協同調整：普通絲印速度控制在70-90mm/s，速度過快易產生氣泡，過慢則油墨擴散導致毛邊；油墨黏度需根據環境溫度與印刷精度調整，25℃環境下普通絲印為20000-25000cP，精細絲印需提升至25000-30000cP，黏度不足時可添加≤3%的增稠劑，黏度過高則加入≤5%的專用稀釋劑，攪拌均勻后需重新測試。此外，印刷前需對PCB表面進行徹底清潔，用0.3MPa壓縮空氣吹掃灰塵，再用異丙醇擦拭去除油污，表面有氧化層時需用1000目細砂紙輕輕打磨，確保油墨能均勻附著。

（三）固化處理：保障油墨附著力的關鍵步驟

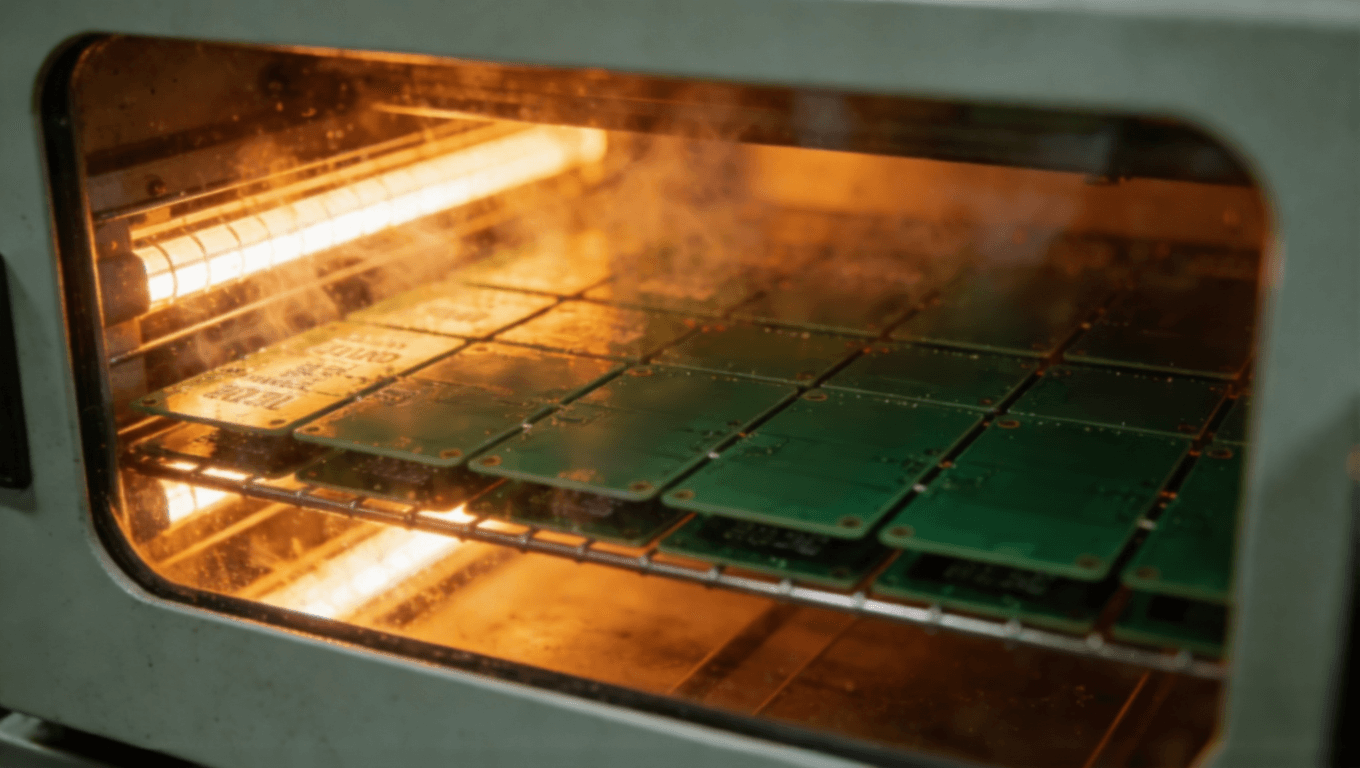

固化不徹底是導致油墨附著力差、脫落的主要原因，需根據油墨類型嚴格把控固化參數。熱固性油墨需遵循“溫度-時間”匹配原則：普通油墨150℃烘烤60分鐘，中溫耐溫油墨180℃烘烤90分鐘，高溫耐溫油墨（汽車電子用）需200℃烘烤120分鐘，固化后需用差示掃描量熱儀檢測，確保油墨交聯度≥90%。UV固化油墨則需控制紫外線強度與照射時間，確保光敏樹脂完全交聯，同時注意PCB邊緣與陰影區域的固化效果，避免局部固化不徹底。

（四）質量檢測：全維度排查工藝缺陷

成品檢測需覆蓋外觀、附著力、耐溫性等核心指標。外觀檢測通過放大鏡觀察字符是否清晰、無毛邊、無斷線，顏色是否均勻，位置是否偏移（允許偏差≤0.1mm），絲印邊緣與焊盤距離需≥0.3mm，避免遮擋焊盤影響焊接。附著力測試采用3M 610膠帶剝離法，拉扯后油墨無脫落為合格；耐溫性測試則模擬焊接場景，將PCB置于260℃環境中保溫10秒，冷卻后檢查油墨是否起泡、變色。批量生產時需執行首件檢測，每批次前3片抽樣檢查，生產過程中每2小時抽檢一次，及時發現參數漂移問題。

三、痛點解決：PCB絲印常見問題與應對方案

實際生產中，絲印工藝易出現模糊毛邊、附著力差、位置偏移、顏色不均等問題，這些缺陷不僅影響產品外觀，還可能導致生產效率下降或合規風險。針對四大常見問題，結合行業實踐總結精準解決方案。

（一）問題1：字符模糊、毛邊或斷線

核心原因包括油墨黏度不當、網版與字符尺寸不匹配、刮墨參數不合理、PCB表面不潔。解決方案：用旋轉黏度計校準油墨黏度，精細絲印調整至25000-30000cP；根據字符尺寸匹配網版目數，0.8-1.0mm字符選用300-400目網版；優化刮墨參數，速度提升至70-90mm/s，壓力調整為15-20N/cm2；重新清潔PCB表面，確保無灰塵、油污殘留。某消費電子廠商曾因1.0mm字符使用200目網版，油墨黏度8000cP，導致字符毛邊嚴重，調整網版為350目、黏度至28000cP后，缺陷率下降95%。

（二）問題2：油墨附著力差、易脫落

主要源于油墨選型錯誤、表面處理不當、固化不徹底或油墨過期。解決方案：根據應用場景重新選型，汽車電子選耐溫300℃、附著力≥10N/cm的高溫油墨，醫療設備選用耐消毒、符合ISO 10993生物相容性標準的油墨；采用“除油劑+異丙醇”二次清潔PCB，有脫模劑殘留時用專用清洗劑處理；按油墨 datasheet 重新設定固化參數，雙組分油墨需嚴格按10:1比例配比，確保在8小時活化期內使用；過期油墨（保質期通常1年）立即更換，避免樹脂老化影響附著力。

（三）問題3：絲印位置偏移、遮擋焊盤

多由定位不準、絲網變形、PCB翹曲或設計錯誤導致。解決方案：手工絲印更換誤差±0.05mm的鋁合金定位治具，機器絲印清潔基準點并校準CCD相機，確保定位精度±0.05mm；絲網張力不足時重新拉伸至30N/cm并靜置24小時，變形嚴重則更換新網版；PCB翹曲時用120℃、10kg/cm2壓平機矯正30分鐘，絲印時用真空吸附平臺固定；設計錯誤導致絲印與焊盤距離過近時，修改PCB設計將距離調整至≥0.3mm。

（四）問題4：顏色不均、色差或變色

核心原因是油墨攪拌不均、網版感光膠涂覆不均或固化參數波動。解決方案：油墨使用前攪拌2-3分鐘，批量生產前真空脫泡；網版感光膠涂覆厚度控制在15-20μm，確保均勻無局部厚薄差異；固化時實時監測溫度與紫外線強度，避免參數漂移，高溫場景選用耐高溫顏料的油墨，防止變色。

四、場景適配：不同領域PCB的絲印工藝定制方案

不同應用場景對PCB絲印的要求差異顯著，需結合環境特性、使用需求定制工藝方案，確保絲印效果適配場景需求。

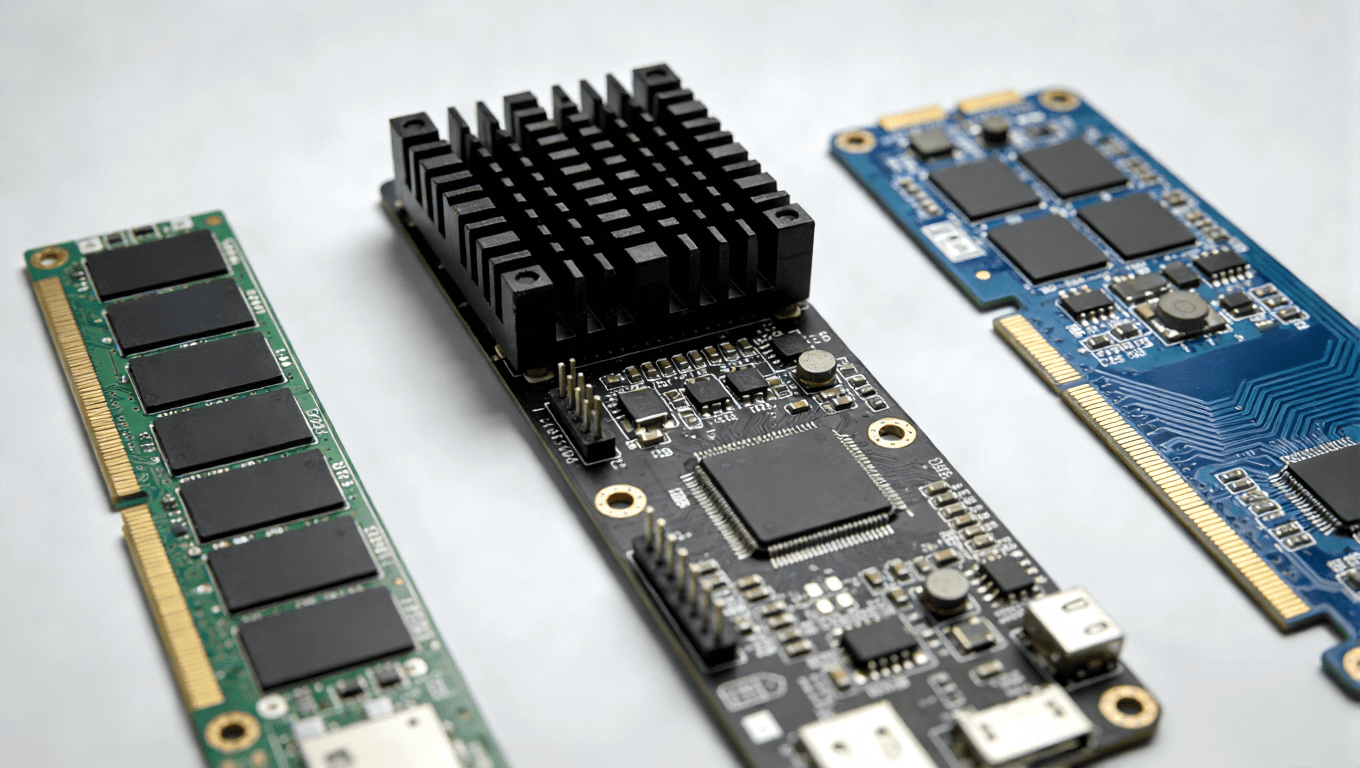

消費電子PCB（手機、充電寶）：側重清晰度與生產效率，選用高品質熱固性白色油墨，350-400目網版，印刷速度控制在80-90mm/s，固化參數150℃/60分鐘，確保字符清晰且能承受兩次回流焊。工業控制PCB（變頻器、PLC）：需耐受油污、化學品腐蝕，選用耐化學性熱固性油墨，添加阻燃成分，網版選用300-350目，固化溫度提升至180℃，確保附著力≥8N/cm。

汽車電子PCB：需適應-40℃~125℃寬溫范圍、振動、鹽霧等惡劣環境，選用聚酰亞胺型高溫油墨（耐溫300℃），400目不銹鋼網版，采用全自動絲印機印刷，固化參數200℃/120分鐘，絲印厚度控制在15-20μm，避免振動導致局部脫落。醫療設備PCB：需耐消毒（酒精、碘伏）、符合生物相容性標準，選用UV固化字符油墨+環氧阻焊油墨，印刷后徹底固化，確保頻繁消毒后油墨不脫落、不釋放有害物質。

五、未來趨勢：PCB絲印工藝的智能化與高端化發展

目前絲印工藝正迎來三大技術突破。一是工藝智能化，全自動絲印機集成AI視覺檢測系統，實時識別模糊、偏移等缺陷，自動調整刮刀壓力、印刷速度等參數，實現“邊印刷邊修正”，不良率可降低至0.5%以下。二是油墨多功能化，除傳統標識功能外，兼具導熱、阻燃、抗菌、抗紫外線等復合特性的油墨逐漸普及，滿足高端領域的多元需求。三是印刷無接觸化，噴墨式絲印技術逐步興起，通過噴頭將油墨精準噴射到PCB表面，實現無接觸、高精度印刷，尤其適合柔性PCB、超薄PCB等敏感基材，避免傳統接觸式印刷導致的基板損傷。

同時，環保要求的提升推動油墨向無溶劑、低VOC方向發展，符合RoHS、REACH標準的環保油墨成為行業主流。未來，絲印工藝將與PCB設計、生產全流程深度融合，通過數字化管控實現參數可追溯、品質穩定化，為電子產業的高質量發展提供基礎支撐。

PCB絲印工藝雖非核心電路加工環節，卻直接決定產品的生產效率、可靠性與合規性。從材料選型的精準匹配，到參數調控的精細把控，再到缺陷解決的靶向應對，每一個細節都彰顯工藝匠心。隨著技術的不斷迭代，絲印工藝將持續向智能化、高端化升級，為不同領域的PCB產品提供更優質的標識解決方案。
