一塊巴掌大小的PCB板，可能承載著數百條精密線路、數十個微小孔徑，而這些復雜結構的實現，首先要歸功于菲林的 “精準賦能”。在 PCB 生產的全流程中，菲林并非簡單的 “輔助材料”，而是貫穿圖形轉移、精度控制、品質保障的核心載體 —— 它將電子設計圖紙轉化為實體線路的 “模板”，以微米級的精度定義線路邊界，以穩定的性能支撐制程流轉，成為決定 PCB 產品良率與可靠性的關鍵因素。
菲林（Film）在 PCB 行業中特指 “感光膠片”，其核心構成包括 PET 基材、感光乳劑層、保護膜三層結構。PET 基材提供穩定的物理支撐，確保菲林在曝光、顯影等制程中不易變形；感光乳劑層是核心功能區，包含感光樹脂、顏料等成分，能在紫外線照射下發生化學變化，精準復刻設計圖形；保護膜則用于防止乳劑層受污染或刮傷，保障存儲與使用過程中的穩定性。
從技術原理來看，菲林的核心作用是 “圖形傳遞”：電子工程師設計的 PCB 線路圖，通過激光照排機以極高精度打印到菲林上，形成包含線路、焊盤、孔徑等信息的 “負片” 或 “正片”；在后續的 PCB 制程中，這份菲林將作為 “模板”，通過曝光工藝將圖形轉移到覆蓋感光油墨的 PCB基材上，再經顯影、蝕刻等步驟，最終在基材上形成所需的電路結構。
與普通膠片不同，PCB 專用菲林具有三大核心技術指標：一是定位精度，行業主流標準為 ±0.01mm，高端產品可達到 ±0.005mm，確保多層 PCB 的層間對齊；二是分辨率，常用范圍為 2540dpi-5080dpi，決定了能呈現的最小線路寬度（線寬可低至 0.05mm 以下）；三是感光靈敏度，需與 PCB 生產中的曝光設備、感光油墨形成適配，避免出現圖形模糊、邊緣鋸齒等問題。這些指標直接決定了菲林能否滿足不同類型 PCB 的生產需求，是其發揮核心作用的基礎。
圖形轉移是 PCB 生產的 “靈魂工序”，而菲林則是這一工序的 “核心橋梁”，其作用相當于 “印刷行業的底片”，但精度要求遠超普通印刷。在實際生產中，菲林的圖形轉移作用主要體現在兩個關鍵環節：

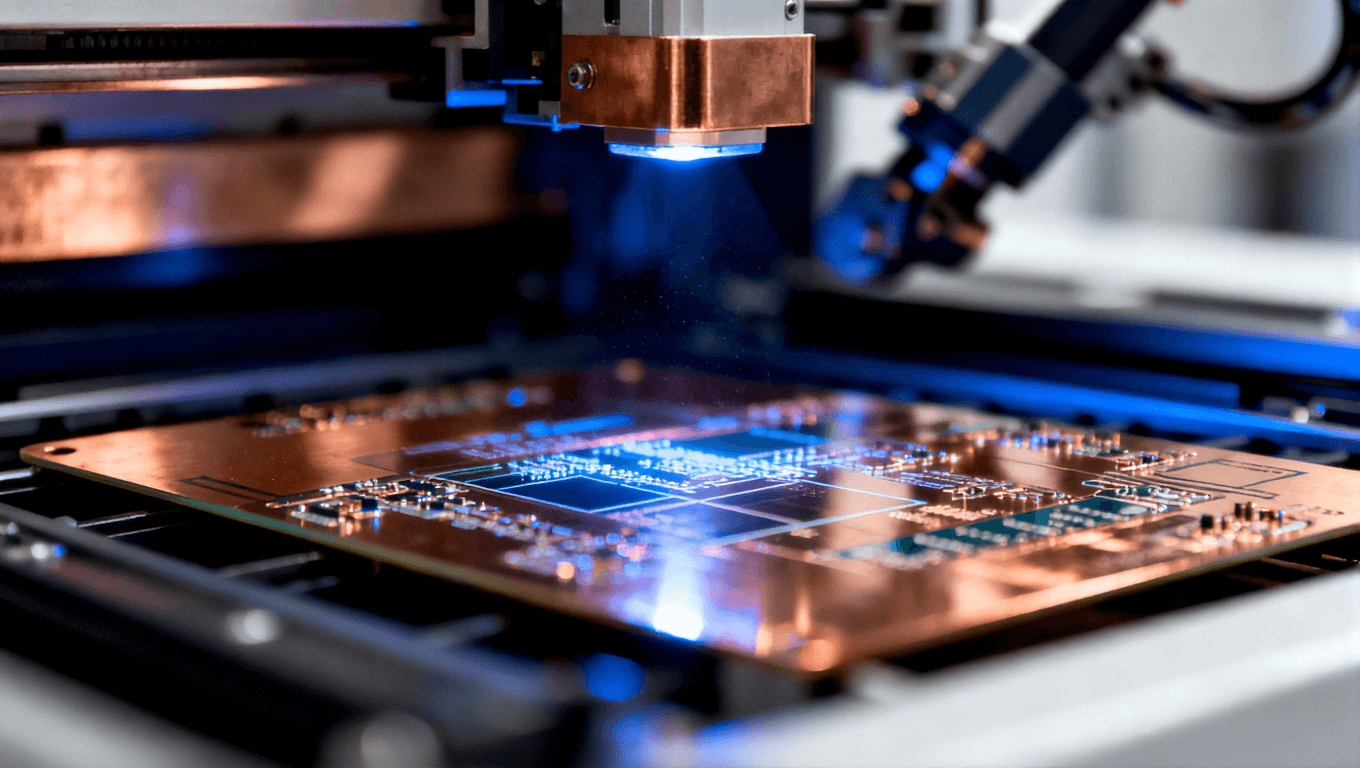

PCB基材（如 FR-4 環氧樹脂板）經過裁切、磨板、除油等前處理后，會在表面均勻涂布感光油墨。此時，承載著線路圖形的菲林會與基材精準貼合，通過紫外線曝光機照射 —— 菲林上透明的區域（對應 PCB 線路）會讓感光油墨發生固化反應，不透明區域（對應非線路部分）的油墨則保持液態；曝光完成后，將基材放入顯影液中，未固化的油墨會被溶解去除，固化的油墨則形成 “線路保護層”；最后經過蝕刻工藝，將未被油墨覆蓋的銅箔腐蝕掉，即可在基材上形成與菲林圖形完全一致的外層線路。
這一過程中，菲林的精度直接決定線路質量：若菲林定位偏差超過 0.02mm，可能導致線路短路或開路；若菲林分辨率不足，細微線路（如 0.1mm 以下線寬）會出現邊緣模糊，影響信號傳輸穩定性。某 PCB 工廠的生產數據顯示，使用高精度菲林（定位精度 ±0.01mm）時，外層線路良率可達 98.5%，而使用普通精度菲林（定位精度 ±0.03mm）時，良率僅為 92.3%，差距顯著。
對于多層PCB而言，內層線路的圖形轉移同樣依賴菲林，且由于多層板需要層間對齊（即 “對位”），菲林的定位精度要求更高 —— 通常需要在菲林邊緣設計 “對位標記”，通過自動化設備實現多層菲林與基材的精準疊加，確保層間線路的連接可靠性。若對位偏差超過 0.015mm，可能導致過孔與線路錯位，直接影響 PCB 的電氣性能。
此外，阻焊層的圖形轉移也需要菲林參與：阻焊菲林承載著焊盤、測試點等區域的開窗圖形，通過曝光、顯影工藝在 PCB 表面形成阻焊油墨層，保護線路免受氧化、污染，同時明確焊接區域。阻焊菲林的精度要求雖低于線路菲林，但需確保開窗位置與焊盤完全匹配，否則會導致焊接不良或線路暴露。

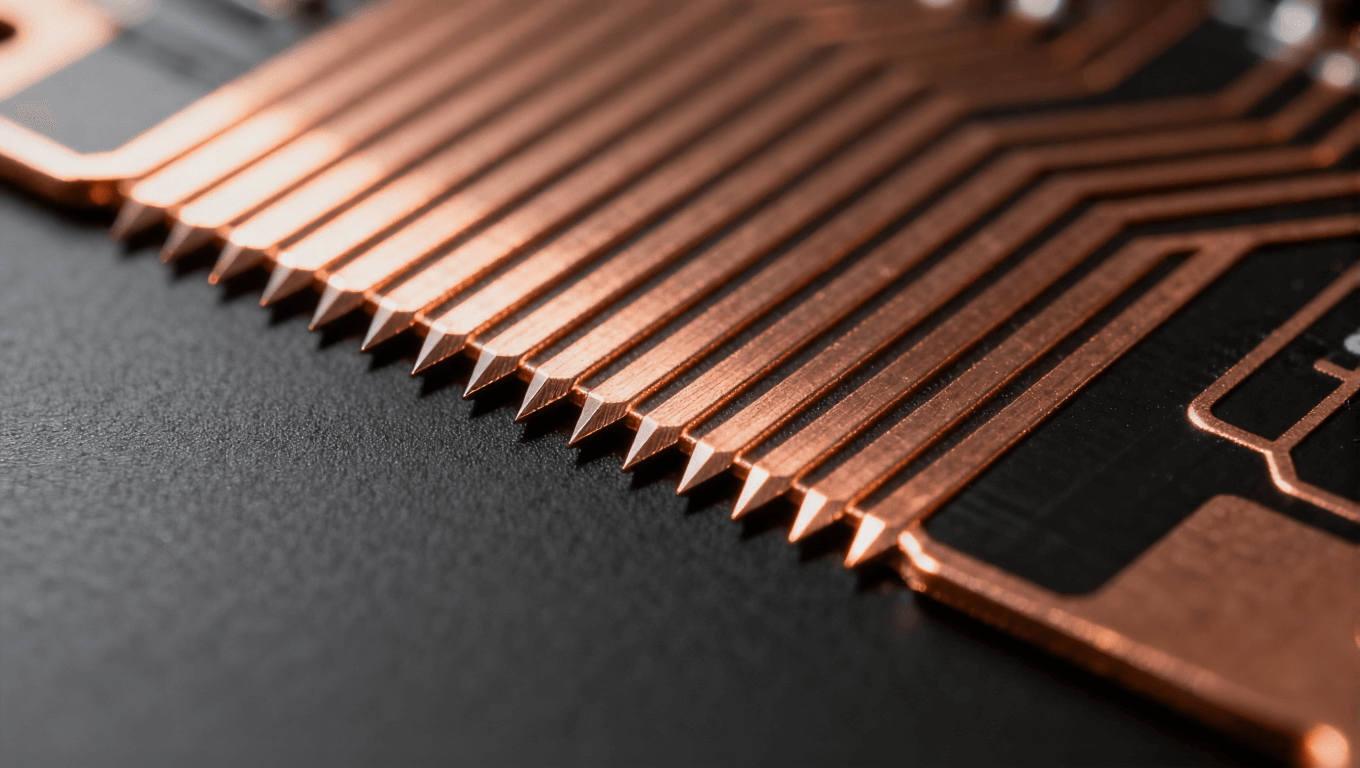

隨著電子設備向小型化、高密度化發展，PCB 的線路密度越來越高（如HDI板的線寬 / 線距可低至 0.05mm/0.05mm），信號傳輸速度也不斷提升，這對菲林的精度把控能力提出了更高要求。菲林在精度把控方面的作用，主要體現在以下三個維度：
菲林的分辨率直接決定了能實現的最小線寬與線距。例如，5080dpi 分辨率的菲林可精準呈現 0.05mm 的線寬，而 2540dpi 的菲林則難以滿足高密度線路的需求。在 5G 基站、智能手機等高端電子設備使用的 PCB 中，線路密度極高，若菲林分辨率不足，會導致線路邊緣出現鋸齒、線寬不均勻等問題，進而影響信號傳輸?shù)耐暾?—— 信號在不均勻的線路中傳播時，會出現反射、衰減等現象，降低設備的運行穩定性。
PCB上的過孔（用于層間連接）通常通過鉆孔工藝實現，但鉆孔的位置精度依賴菲林的定位標記。菲林上會預先設計鉆孔定位點，鉆孔機通過識別這些定位點，精準控制鉆孔位置，確保過孔與線路的連接準確性。若菲林定位點偏差，會導致過孔偏移，輕則增加信號傳輸損耗，重則造成層間斷路。
多層PCB由內層芯板、粘結片、外層銅箔壓制而成，每層芯板的線路都需要通過菲林進行圖形轉移，且層間線路的對齊精度直接影響 PCB 的電氣性能。菲林的 “對位標記” 是層間對齊的關鍵 —— 在多層壓制前，各層芯板會根據菲林上的標記進行精準定位，確保上下層線路的對應關系。對于 10 層以上的高密度多層 PCB，菲林的層間對齊精度需控制在 ±0.008mm 以內，否則會導致層間短路、信號串?dāng)_等嚴重問題。
PCB 的類型多樣，包括剛性 PCB、柔性PCB（FPC）、高密度互連板（HDI）、金屬基板等，不同類型的 PCB 在材質、結構、使用場景上存在差異，對菲林的性能要求也各不相同，菲林的 “制程適配” 能力成為保障生產順利進行的關鍵。
剛性 PCB（如 FR-4 板）是最常見的 PCB 類型，廣泛應用于電腦、電視、工業控制設備等。其生產中使用的菲林需具備良好的穩定性和通用性，通常選擇 PET 基材厚度為 0.10-0.18mm 的菲林，分辨率為 2540-3600dpi，定位精度 ±0.01-±0.015mm。由于剛性 PCB 的生產批量較大，菲林還需具備較好的耐磨損性和重復使用性，以降低生產成本。此外，剛性 PCB 的阻焊菲林需適配不同顏色的阻焊油墨（如綠色、黑色、藍色），確保開窗圖形的清晰度和一致性。

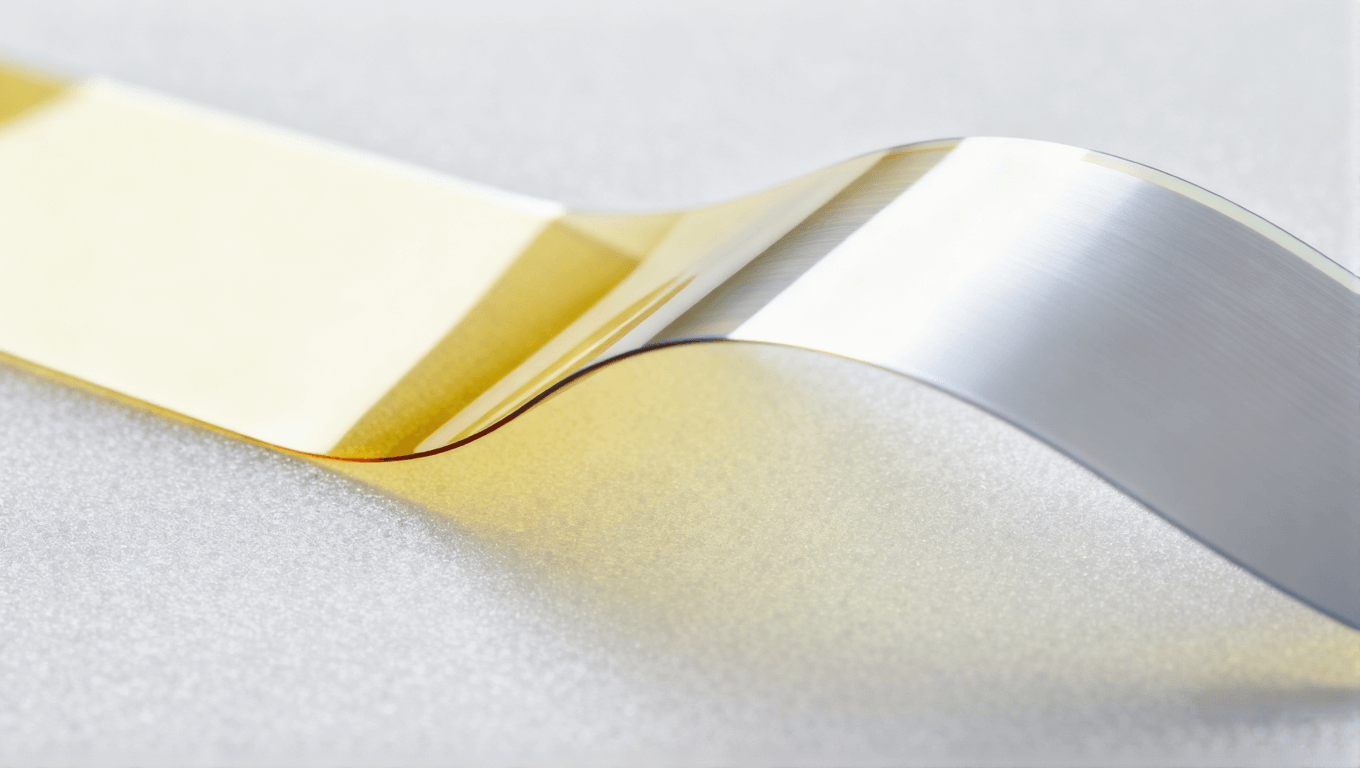

柔性 PCB（FPC）以其輕薄、可彎折的特點，廣泛應用于智能手機、智能穿戴設備等。由于 FPC 的基材（如聚酰亞胺薄膜）具有一定的柔韌性，生產過程中容易變形，因此對菲林的適配性要求更高：一是菲林需具備較好的柔韌性，避免在貼合過程中產生折痕；二是菲林的定位精度需更高（±0.008-±0.01mm），以應對 FPC 基材的變形問題；三是菲林的感光乳劑層需與 FPC 專用感光油墨形成良好適配，確保圖形轉移的牢固性。此外，FPC 的生產過程中常涉及彎折、貼合等工序，菲林還需具備較好的耐溫性，能承受制程中的溫度變化（通常為 80-120℃）。
HDI 板是高端電子設備的核心部件，其線路密度高、孔徑小（微過孔直徑可低至 0.1mm 以下），對菲林的精度要求最為嚴苛。HDI 板生產中使用的菲林需具備超高分辨率（4000-5080dpi）、超高精度定位（±0.005-±0.01mm），且需具備良好的邊緣清晰度，確保細微線路和微過孔的圖形轉移質量。此外，HDI 板的層間互連復雜，通常采用 “疊層壓合 + 激光鉆孔” 工藝，菲林需與激光鉆孔設備的定位系統形成精準適配，確保鉆孔位置與線路的完美對接。某 HDI 板制造商的實踐表明，使用 5080dpi 分辨率的高精度菲林后，微過孔與線路的對接良率從 95.1% 提升至 99.2%。
菲林的品質不僅取決于其自身的技術指標，還與選型、存儲、使用等環節密切相關 —— 任何一個環節的疏忽，都可能導致 PCB 生產良率下降，甚至造成批量報廢。
菲林選型需根據 PCB 的類型、線路密度、生產工藝等因素綜合判斷：對于普通剛性 PCB，可選擇中分辨率（2540-3600dpi）、常規定位精度的菲林；對于 HDI 板、柔性 PCB，需選擇高分辨率（4000dpi 以上）、高精度定位的菲林；對于阻焊圖形轉移，需選擇與阻焊油墨感光特性匹配的菲林（如紫外光敏感型、可見光敏感型）。若選型不當，會出現圖形模糊、曝光不足、顯影不徹底等問題。例如，用普通分辨率菲林生產 HDI 板，會導致細微線路無法清晰呈現，良率可能下降至 80% 以下。

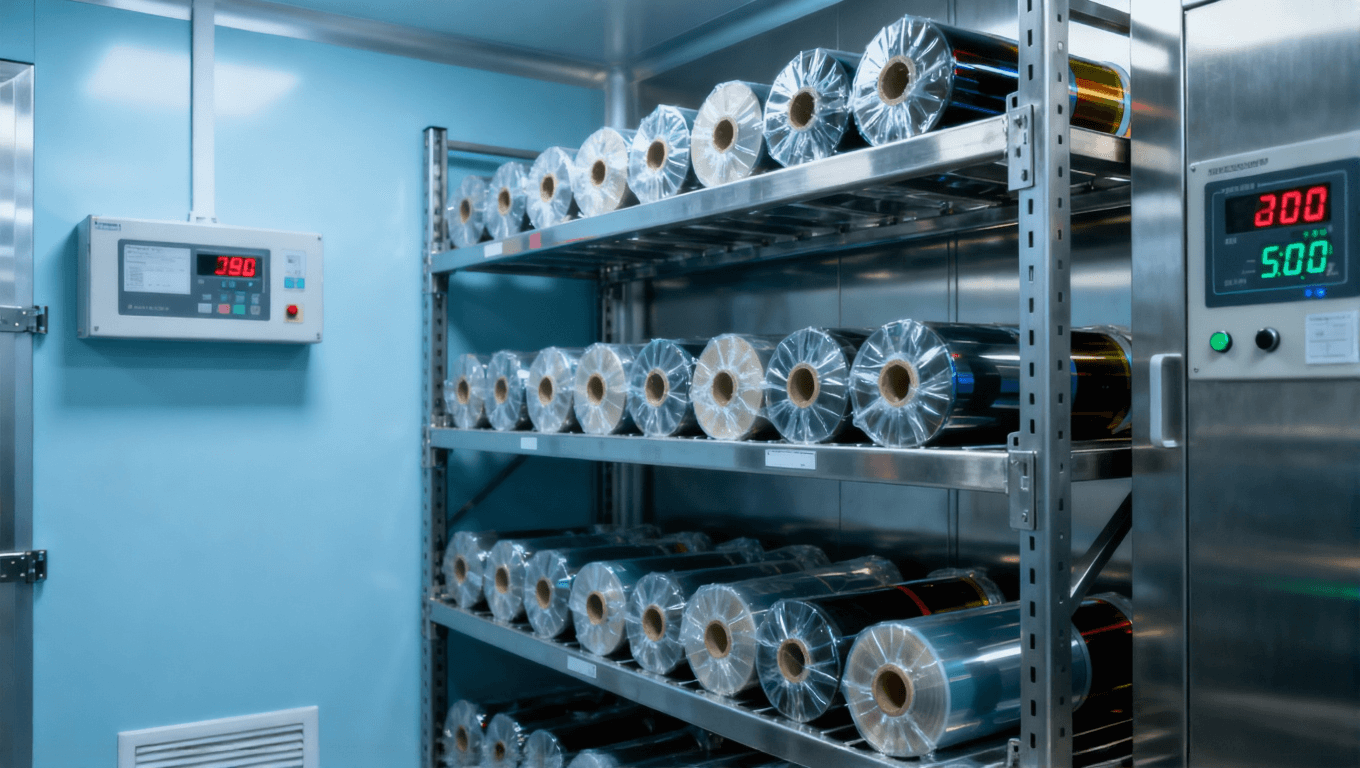

菲林的感光乳劑層對溫度、濕度、光線極為敏感，存儲環境不當會導致菲林性能下降：溫度過高（超過 25℃）會導致乳劑層軟化、變形；濕度過大（超過 60%）會導致乳劑層吸潮、粘連；光線照射（尤其是紫外線）會導致菲林提前感光，出現 “灰霧” 現象，影響圖形清晰度。因此，菲林的存儲需滿足 “恒溫恒濕、避光密封” 的要求 —— 理想環境為溫度 18-22℃、濕度 40%-60%，存儲時間不超過 6 個月（從生產日期算起）。某 PCB 工廠曾因存儲環境濕度過大，導致一批菲林出現粘連，直接造成 5000 塊 PCB 板報廢，損失超過 10 萬元。
菲林在使用過程中需注意三個核心要點：一是清潔，使用前需用無塵布擦拭菲林表面，去除灰塵、指紋等污染物，避免污染導致圖形轉移缺陷；二是貼合，貼合時需確保菲林與 PCB 基材完全貼合，無氣泡、褶皺，否則會導致曝光不均；三是曝光參數匹配，需根據菲林的感光靈敏度、PCB 基材的厚度、感光油墨的類型，調整曝光機的功率、時間等參數，確保圖形轉移的精準性。
隨著電子技術向 5G、人工智能、新能源汽車等領域的深入發展，PCB 行業正朝著 “高密度、高多層、高可靠性、小型化” 的方向升級，這也推動著菲林技術的持續創新。
為滿足 HDI 板、IC 載板等高端 PCB 的需求，菲林的分辨率正從 5080dpi 向 8000dpi 以上升級，定位精度也向 ±0.003mm 邁進。同時，新型感光乳劑材料的研發，使得菲林的邊緣清晰度更高，能更好地呈現細微線路和微小孔徑，為 PCB 的高密度化提供支撐。
在環保政策日益嚴格的背景下，PCB 行業對環保材料的需求不斷提升，菲林也朝著 “低 VOC、可降解” 的方向發展。傳統菲林的感光乳劑中含有一定量的揮發性有機化合物（VOC），而新型環保菲林采用無 VOC 感光材料，且 PET 基材可回收利用，降低了對環境的污染。
不同類型、不同用途的 PCB 對菲林的要求存在差異，定制化菲林的應用越來越廣泛。例如，針對柔性 PCB 的柔韌性需求，開發出超薄、高柔韌性的菲林；針對金屬基板的耐高溫需求，開發出耐溫性更強的菲林；針對批量生產的需求，開發出大尺寸、可連續使用的菲林，提高生產效率。
從設計圖紙到實體 PCB，菲林以其精準的圖形轉移能力、嚴格的精度把控能力、靈活的制程適配能力，成為貫穿 PCB 生產全流程的核心材料。它不僅是技術實現的 “工具”，更是品質保障的 “防線”—— 一塊高精度的菲林，能讓 PCB 的線路更清晰、性能更穩定、良率更高；而一次不當?shù)姆屏诌x型或使用，可能導致整批產品報廢。
在 PCB 行業不斷升級的今天，菲林技術也在持續創新，以適應更高密度、更高可靠性的 PCB 需求。對于 PCB 企業而言，重視菲林的選型、存儲、使用等各個環節，選擇優質的菲林產品，掌握科學的應用方法，是提升產品競爭力、實現可持續發展的關鍵。未來，隨著 PCB 技術的進一步升級，菲林將繼續發揮其 “精度基石” 的作用，為電子產業的發展提供堅實支撐。
