1 前言

PCB層壓過(guò)程中，PP天然樹(shù)脂經(jīng)歷“玻璃態(tài)-高彈態(tài)-粘流態(tài)-高彈態(tài)-玻璃態(tài)”變動(dòng)，因?yàn)閳D形預(yù)設(shè)、壓機(jī)鋼板的平整性、溫度翹棱均性、排板形式等因素影響，天然樹(shù)脂在消融狀況的流動(dòng)處于無(wú)規(guī)則狀況，板面遭受的壓強(qiáng)力的散布也翹棱均，當(dāng)板面部分壓力不充足特殊情況萌生銅箔起皺不好。經(jīng)過(guò)優(yōu)化預(yù)設(shè)、排板形式的變更、壓合參變量的改正等處理辦法，增長(zhǎng)板件欠壓區(qū)別配到的壓力，對(duì)銅箔起皺的解決，特別是對(duì)“內(nèi)銅厚+P片較薄+外層銅箔薄”類(lèi)型起皺欠缺的解決，是本文重點(diǎn)研究討論的問(wèn)題。本文重點(diǎn)從機(jī)理上研究討論了層壓銅箔起皺萌生的端由，并對(duì)銅箔起皺提出了一系列的解決方案，能較大程度的緩解銅箔起皺萌生的概率，增長(zhǎng)了產(chǎn)品的一次符合標(biāo)準(zhǔn)率。

2 銅箔起皺的表狀

層壓后的銅箔起皺萌生于板件層壓后的銅箔外表，較常見(jiàn)的是花紋狀，葉莖狀，直線狀，嚴(yán)重時(shí)也會(huì)顯露出來(lái)片狀，深度0.05mm-0.5mm，散布一般與次外層無(wú)銅區(qū)的圖案散布對(duì)應(yīng)。萌生銅箔起皺后要對(duì)照外層線路菲林和成型圖，假如起皺落在交貨單元內(nèi)，則要?jiǎng)兊羝鸢欍~皮返層壓。

3 前言

3.1 層壓銅箔起皺的主要端由是板件熱壓當(dāng)前局勢(shì)部“欠壓”

理論上，板件遭受的壓強(qiáng)力*排板平面或物體表面的大小=液壓油壓強(qiáng)力*活塞平面或物體表面的大小=輸入壓強(qiáng)力*輸入平面或物體表面的大小。即：板面單位平面或物體表面的大小遭受的壓強(qiáng)力=輸入的壓強(qiáng)力*（排板平面或物體表面的大小/輸入平面或物體表面的大?。?。

普通板件均勻單位平面或物體表面的大小上受壓23kgf就不會(huì)起皺，但壓力散布極度的特別類(lèi)型均勻單位平面或物體表面的大小受壓甚至于需求30kgf能力防止起皺。
這是由于板件圖形散布翹棱均、壓機(jī)平均性、鋼板平均性、壓力傳交散失等等因素影響，板面上沒(méi)可能到處壓強(qiáng)力散布平均。當(dāng)部分壓強(qiáng)力過(guò)小，不完全可以使天然樹(shù)脂塑型，板件便會(huì)萌生白斑空疏還是銅皮起皺。

3.2 銅箔起皺常見(jiàn)類(lèi)型及其成因剖析

3.2.1 次外層無(wú)銅空國(guó)民黨統(tǒng)治區(qū)平面或物體表面的大小較大，次外層PP片厚度較少，銅箔1/3oz。

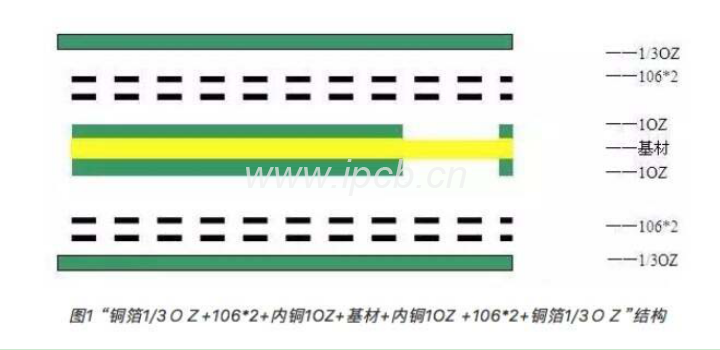

這是全部起皺不好中最常見(jiàn)的類(lèi)型，占起皺的二分之一以上。譬如：內(nèi)銅1OZ+106*2+銅箔1/3ＯＺ或內(nèi)銅1OZ+1080+銅箔1/3ＯＺ結(jié)構(gòu)。

3.2.1.1 這類(lèi)配本有多個(gè)因素有弊于起皺的扼制

3.2.1.1.1 內(nèi)銅1OZ、次外層無(wú)銅空國(guó)民黨統(tǒng)治區(qū)平面或物體表面的大小大；

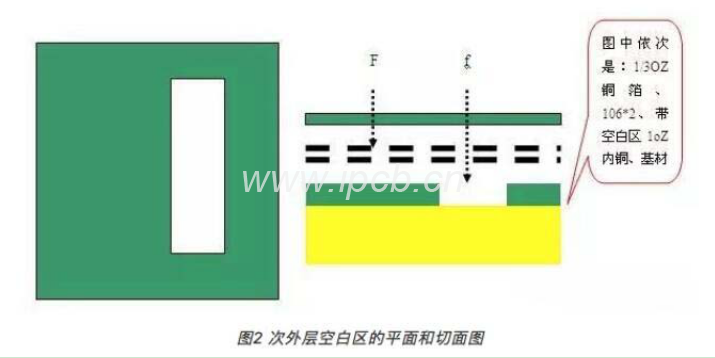

內(nèi)層無(wú)銅空國(guó)民黨統(tǒng)治區(qū)遭受的壓力f﹤內(nèi)層有銅區(qū)遭受的壓力F，無(wú)銅區(qū)與有銅區(qū)壓力散布翹棱均，在空國(guó)民黨統(tǒng)治區(qū)位置容易顯露出來(lái)起皺。

3.2.1.1.2 外層PP片為106*2
在熱壓時(shí)，天然樹(shù)脂經(jīng)歷“固態(tài)-高彈態(tài)-粘流態(tài)-高彈態(tài)-固態(tài)”變動(dòng)過(guò)程，在料溫約80-140的粘流態(tài)，天然樹(shù)脂流動(dòng)補(bǔ)充內(nèi)層空隙。這個(gè)過(guò)程，天然樹(shù)脂越少補(bǔ)充有經(jīng)驗(yàn)越弱；軟化的PP片本身作為最好的緩和沖突材料，厚度越薄緩和沖突有經(jīng)驗(yàn)越弱。所以，106*2的PP結(jié)構(gòu)沒(méi)有美好的緩和沖突有經(jīng)驗(yàn)和補(bǔ)充有經(jīng)驗(yàn)，對(duì)改善無(wú)銅區(qū)壓力散布不均引動(dòng)的起皺現(xiàn)象沒(méi)有眾多幫忙。

3.2.1.1.3 1/3OZ銅箔

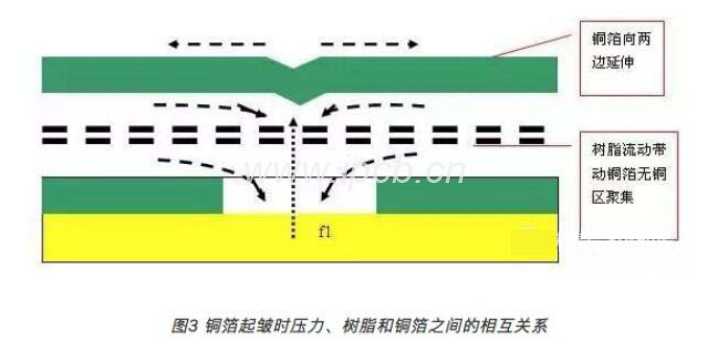

天然樹(shù)脂粘流態(tài)粘度仍高達(dá)3000pa*s以上，其在流動(dòng)補(bǔ)充空隙特殊情況幫帶銅箔向無(wú)銅區(qū)聚攏，同時(shí)天然樹(shù)脂軟化-流動(dòng)的緩和沖突效用，無(wú)銅區(qū)別配的壓力f及其反效用力氣f1也在增大，f1效用于銅箔使銅箔向兩邊延伸。在天然樹(shù)脂固化前，銅箔展開(kāi)速度不可以低于聚攏速度，否則銅箔會(huì)起皺。

3.2.1.2 小結(jié)

ⅰ.厚度越小的銅箔其強(qiáng)度越差，越容易被天然樹(shù)脂幫帶在無(wú)銅區(qū)聚攏打褶，這也是1/3OZ銅箔容易起皺的端由；

ⅱ.無(wú)銅地區(qū)范圍越大，聚攏的銅箔越多；

ⅲ.在天然樹(shù)脂流動(dòng)時(shí)候配到的壓力才有幫助于改善起皺，所以打擊壓制機(jī)會(huì)很關(guān)緊，假如過(guò)早沒(méi)有不可缺少，反會(huì)帶來(lái)介厚翹棱均其它異常，過(guò)晚則天然樹(shù)脂粘度低或已經(jīng)固化，再大的壓力都等同欠壓而起皺。普通而言，在張嘴半中腰層料溫60℃，外層料溫90℃左右上高壓比較合理。

3.2.2 高層級(jí)板，內(nèi)層空國(guó)民黨統(tǒng)治區(qū)疊加厚度比較

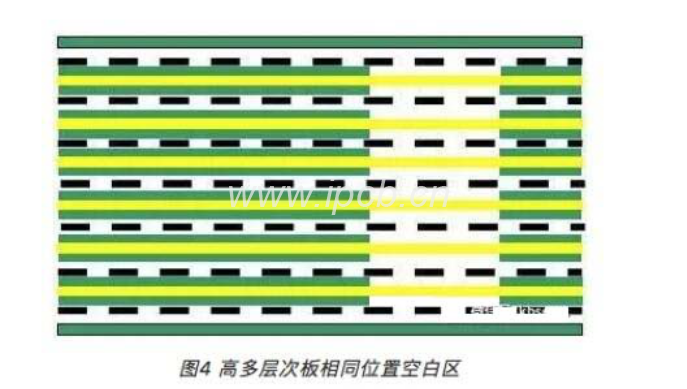

內(nèi)層無(wú)銅區(qū)疊加的厚度等于各層銅損厚度的全體，有點(diǎn)高層級(jí)板總的銅損厚度疊加起來(lái)和去往非常大，有時(shí)候甚至于高達(dá)0.5mm，也就是說(shuō)無(wú)銅區(qū)要比有銅區(qū)低0.5mm。層壓時(shí)這些個(gè)無(wú)銅空國(guó)民黨統(tǒng)治區(qū)分配到的壓力要遠(yuǎn)遠(yuǎn)小于有銅區(qū)，很容易顯露出來(lái)起皺和層壓白斑。

3.2.3 張嘴互相影響造成的“失壓”

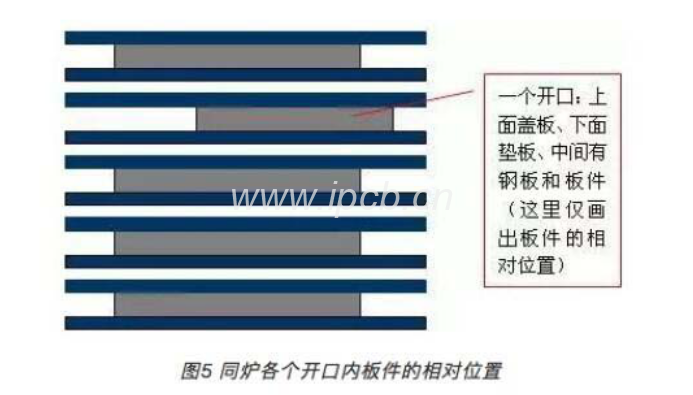

一爐板有多個(gè)張嘴組成，那里面一個(gè)張嘴由上蓋板、下底板、牛皮黃紙和半中腰的鋼板、層壓板件組成，張嘴與張嘴間隔熱盤(pán)。

普通來(lái)說(shuō)，排板要求同一張嘴內(nèi)的板件瞄準(zhǔn)不可以超過(guò)10mm，否則會(huì)顯露出來(lái)滑板失壓，而不一樣張嘴由于有牛皮黃紙、蓋底板和熱盤(pán)阻隔，不思索問(wèn)題每個(gè)張嘴內(nèi)板件的相對(duì)位置，只思索問(wèn)題各個(gè)張嘴的平面或物體表面的大小。

事情的真實(shí)情況上，張嘴之間的互相影響的確細(xì)小，在實(shí)際出產(chǎn)中，板件很少會(huì)由于不一樣張嘴間的瞄準(zhǔn)度不夠顯露出來(lái)起皺。但一點(diǎn)特別事情狀況，譬如：同爐的其它不一樣張嘴板件瞄準(zhǔn)度美好，瞄準(zhǔn)度非常不好的張嘴正好是3.2.1所描寫(xiě)大致相似的容易起皺類(lèi)型，則該張嘴容易由于壓力散失顯露出來(lái)失壓起皺。

3.2.4 柳釘近旁起皺

鉚合乎時(shí)常選用的柳釘偏高或鉚合質(zhì)量不好，層壓時(shí)柳釘會(huì)頂起鋼板，造成接近柳釘附件地區(qū)范圍由于壓力不充足而顯露出來(lái)白斑、起皺。

3.2.5 其它違規(guī)操作起皺

操作員排板時(shí)銅箔沒(méi)有撫平，或選用了嚴(yán)重皺褶的銅箔，或鋼板外表有水，或牛皮黃紙過(guò)多造成料溫升溫過(guò)慢等等違規(guī)操作都會(huì)造成起皺。

4 銅箔起皺的對(duì)付處理辦法

由于板件在熱壓時(shí)“部分欠壓”是起皺主要端由，對(duì)付處理辦法也主要是從消弭“部分欠壓”方向制定。辦法有減損壓力散失、提高欠壓區(qū)別配到的壓力、合理打擊壓制增長(zhǎng)壓力管用率、運(yùn)用強(qiáng)度更強(qiáng)的厚銅箔等等。

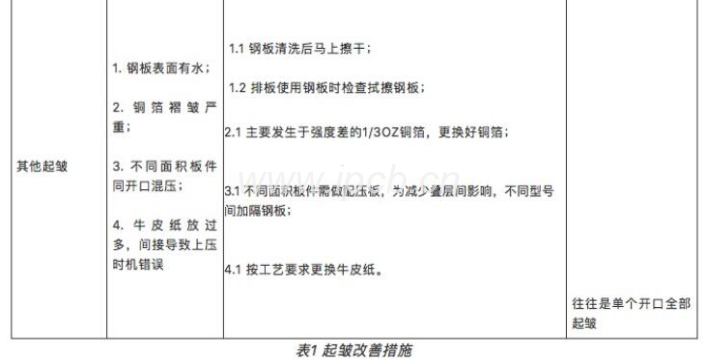

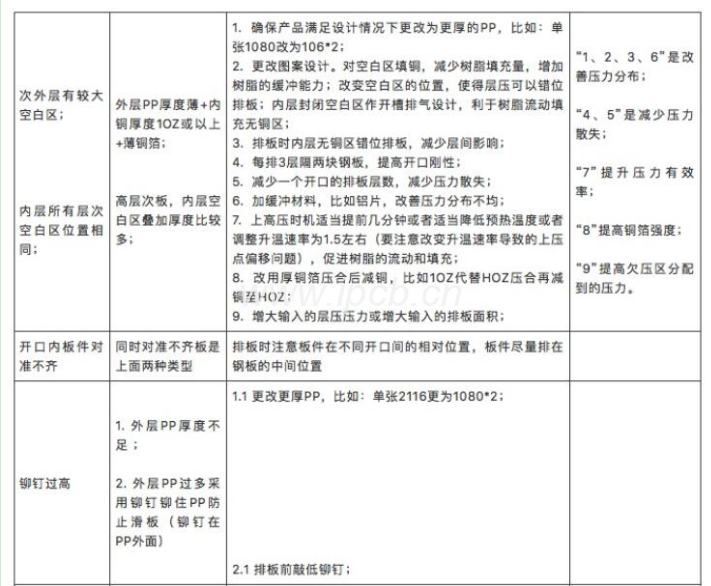

4.1 具體改妥善處理理辦法

5 實(shí)驗(yàn)證驗(yàn)

5.1 實(shí)驗(yàn)產(chǎn)品紹介

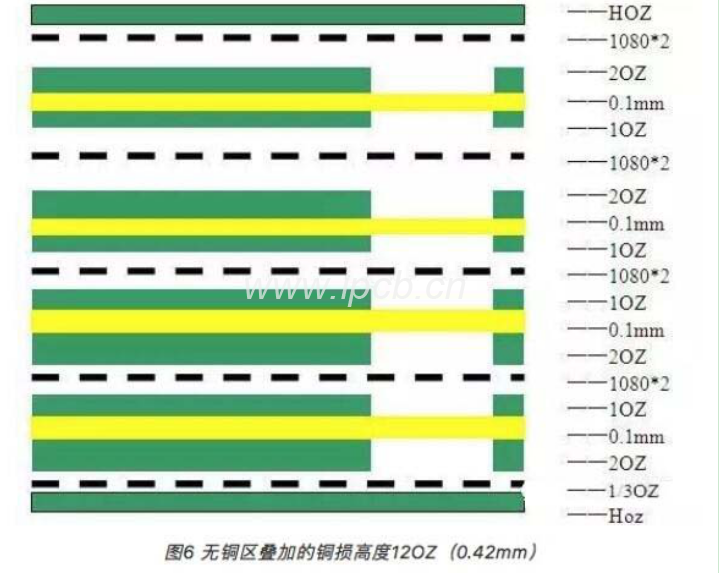

對(duì)剖析處理辦法施行有關(guān)實(shí)驗(yàn).依據(jù)企業(yè)出產(chǎn)的實(shí)際事情狀況和客戶(hù)要求，挑選我司某檔案號(hào)，該檔案號(hào)為10層板，全部?jī)?nèi)層都有相同位置的空國(guó)民黨統(tǒng)治區(qū)，空國(guó)民黨統(tǒng)治區(qū)尺寸10*80mm，在空國(guó)民黨統(tǒng)治區(qū)對(duì)應(yīng)的外層有線路散布，在首次出產(chǎn)中，該板100百分之百起皺。結(jié)構(gòu)如圖。

5.2 采取的改善方案

5.2.1 錯(cuò)位排板，每排兩層加隔鋼板，減損疊層。

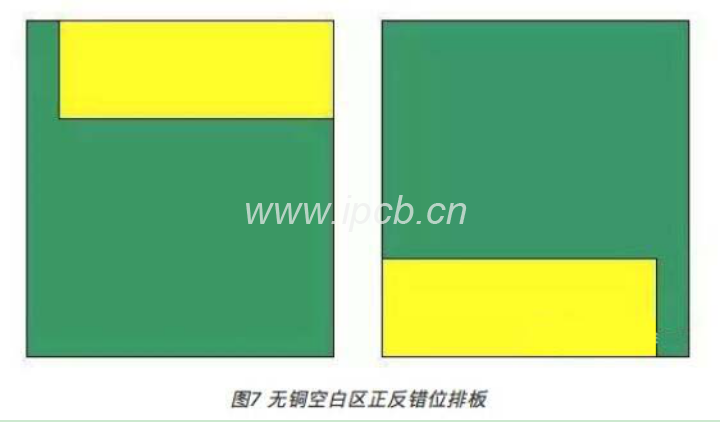

認(rèn)為合適而使用無(wú)銅區(qū)正反方向疊板，同時(shí)加隔鋼板減損疊層間的互相影響（加隔的鋼板間沒(méi)牛皮黃紙，免得影響料溫），減損疊層至6層。內(nèi)層無(wú)銅區(qū)疊加的厚度達(dá)到12OZ，且外層是薄銅箔，層壓后仍有36.4百分之百起皺。

5.2.2 提早上高壓

企業(yè)料溫升溫效率1.5℃/min左右，正常層壓參變量在外層溫度86-90℃時(shí)上高壓。出產(chǎn)返單時(shí)除開(kāi)認(rèn)為合適而使用面前的排板處理辦法外，嘗試在外層料溫80℃，內(nèi)層料溫55℃著手上高壓。層壓起皺不好減損至13.6百分之百。

5.2.3 增大壓力至高壓30kgf

在補(bǔ)料時(shí)，取補(bǔ)料板和內(nèi)層廢棄板作嘗試。出產(chǎn)條件是在原來(lái)處理辦法的基礎(chǔ)上，實(shí)際板面遭受的高壓壓力由26kgf增長(zhǎng)至30kgf,，層壓后良率提高至100百分之百。

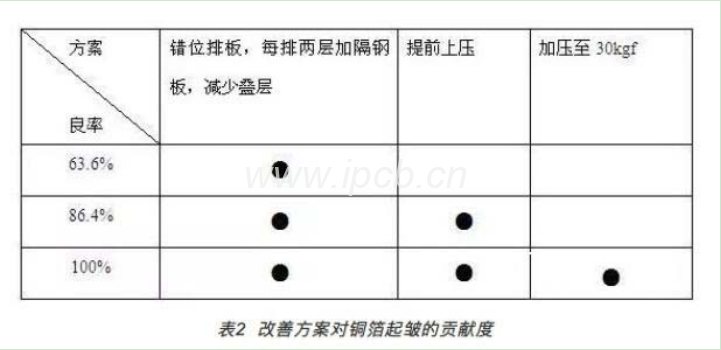

5.3 小結(jié)

錯(cuò)位排板能減損上下疊層間的互相影響，且操作簡(jiǎn)單，不會(huì)增加成本，和影響產(chǎn)能，不止可以適合于銅箔起皺的改善，也適應(yīng)全部產(chǎn)品層壓；加隔鋼板和減損疊層都會(huì)影響產(chǎn)能，但這兩個(gè)辦法不止效果表面化并且靠得住性頎長(zhǎng)，縱然達(dá)不到理想的效果也不會(huì)萌生其它報(bào)應(yīng)，所以在銅箔起皺的扼制中值當(dāng)認(rèn)為合適而使用；
提早上壓和增大壓力壓合對(duì)起皺的扼制效果最好，但務(wù)必注意提早上壓造成的流膠過(guò)度，板厚翹棱均等其它不好隱患，也要注意壓力與溫度（上壓機(jī)會(huì)和升溫效率）的般配，對(duì)于不一樣的材料、設(shè)施和不一樣的產(chǎn)品預(yù)設(shè)，需求通過(guò)多次實(shí)驗(yàn)才可以明確承認(rèn)最佳組合。

6 論斷

層壓銅箔起皺改善方案上有優(yōu)化預(yù)設(shè)、均衡排板、改良層壓參變量方面的眾多處理辦法，總結(jié)概括為兩點(diǎn)就是“提高板件部分欠壓區(qū)別配到的壓力、增長(zhǎng)壓力管用率”。
本文對(duì)層壓銅箔起皺的各品類(lèi)型及其起皺端由施行了剖析，提出了相對(duì)應(yīng)的解決處理辦法，并經(jīng)過(guò)實(shí)際出產(chǎn)證驗(yàn)了處理辦法的管用性，能夠?qū)ζ渌寮┬型茝V，是針對(duì)各種銅箔起皺比較各個(gè)方面的解決方案。
