HDI板一般采用積層法制造,積層的次數越多,板件的技術檔次越高。普通的HDI板基本上是1次積層,高階HDI采用2次或以上的積層技術,同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術。
當PCB的密度增加超過八層板后,以HDI來制造,其成本將較傳統復雜的壓合制程來得低。HDI板有利于先進構裝技術的使用,其電性能和訊號正確性比傳統PCB更高。此外,HDI板對于射頻干擾、電磁波干擾、靜電釋放、熱傳導等具有更佳的改善。
電子產品不斷地向高密度、高精度發展,所謂“高”,除了提高機器性能之外,還要縮小機器的體積。高密度集成(HDI)技術可以使終端產品設計更加小型化,同時滿足電子性能和效率的更高標準。目前流行的電子產品,諸如手機、數碼(攝)像機、筆記本電腦、汽車電子等,很多都是使用HDI板。隨著電子產品的更新?lián)Q代和市場的需求,HDI板的發展會非常迅速。

我司專業從事PCB制造有多年豐富的PCB制造經驗,致力于以
合理的價格為全球客戶提供快速、高品質的PCB板,每一塊電路板都按照嚴格的標準制作,符合IPC 、
RoHS等標準,確保PCB電路板滿足客戶要求。

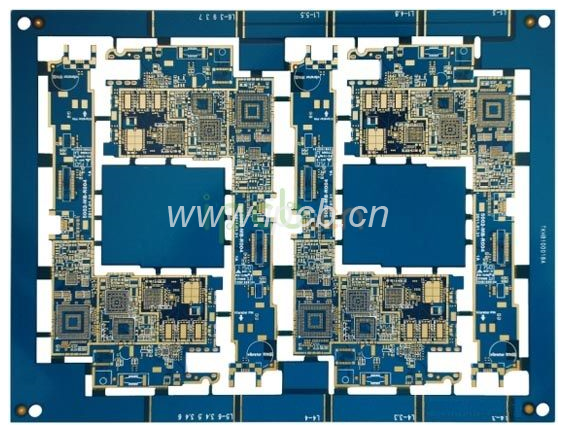

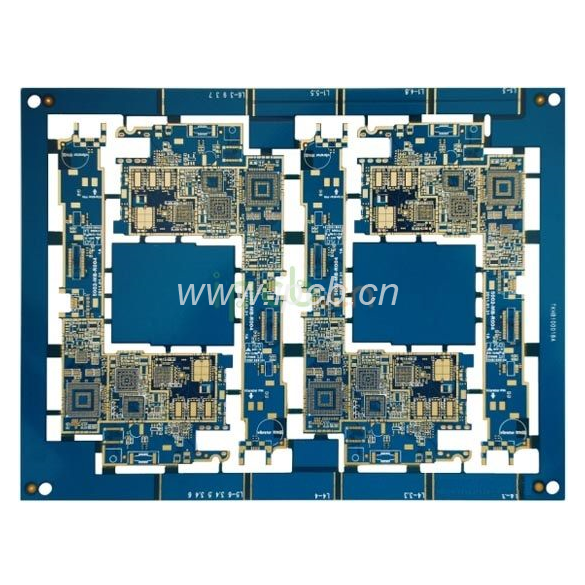

品 名:八層二階HDI電路板
板 材:FR-4
層 數:8層
板 厚:1.0mm
銅 厚:1OZ
顏 色:藍油白字
表面工藝:沉金+OSP
最小線寬/線距:3mil/3mil
最小孔徑:機械孔0.2mm,激光孔0.1mm
特殊工藝: 有盲埋孔
用 途: 智能數碼產品
